Декілька зауважень що до конструкції і не тільки:
1. В колекторах існує таке поняття як "час старту". Тобто, як швидко він вийде на робочий режим. Мінімальний час можливий,коли маса колектору мінімальна (тонкий метал), а теплоносій "розмазаний" тонким шаром.Тоді тонкий метал швиденько прогріє тонкий шар теплоносія. Таким чином конструкція має бути подібна до великої кількості тонкостінних трубок малого діаметру. Тобто ми прямуємо до максимальної площі при невеликому об"ємі.

2.Тепер про поворотну систему. Звісно , що на кількість сонячної енергії, яка поступає на похилу поверхню колектора, впливає кут між півднем та проекцією колектора на площину землі. Є такі дані: якщо відхилення від півдня не перевищує +- 15 градусів, то середньорічний сонячний енергетичний потенціал на поверхню колектора менший всього на 2%. А при +-40градусів - на 13%. Найбільше відхилення -25% припадає на грудень-січень, найменше 5%- на червень-липень. Як бачите, нема сенсу щось крутити.

3. Про кут нахилу вже писали. Геометрія каже, що кращий кут нахилу дорівнює широті місцевості. В реаліях - або на зимове сонце, або на схил даху. Який вже є, такий і буде.

4. Металева конструкція на даху вимагає заземлення (захист від блискавки)



Відповідь: Re: Відповідь: Re: Солнечный коллектор своими руками - подробная инструкция

може мені досвід інших форумів зарахувати можна?



Сонячні промені проникають через скло, нагрівають лист бляхи. Тепло через дотик та зварні шви передається трубкам, вони в свою чергу передають його теплоносію. Теплоносій поніс його далі в бак.
Щоб процес передачі тепла від бляхи до теплоносія відбувся якомога краще, потрібно дуже щільне прилягання тоненьких трубок до листа, і можливо більше зварних швів.
Трубки, напевне, буде краще взяти квадратні (площа прилягання більша ніж у круглої) тонкостінні (швидша передача тепла) і побільше (краща ефективність). Приварити їх до листа не "точечною" зваркою, а в ідеалі суцільним швом. Потрібно якось це зробити, щоб не покрутило лист.
Як на Вашу думку, правильні мої висновки, чи ні?

Добавлено через 24 минуты 7 секунд
По ссилці, котру Ви дали, прочитав наступне:

Следует помнить, что в ночное время, когда температура на улице меньше, чем температура нагретой воды, солнечный водонагреватель с помощью радиатора начнет отапливать улицу — термосифонный эффект работает и в этом случае, перекачивая тепло в обратном направлении. Поэтому в гидросистеме должен быть предусмотрен вентиль, препятствующий обратной циркуляции воды из радиаторов в накопитель, который имеет смысл перекрывать в вечернее и ночное время.

Ви про цей момент взагалі нічого не згадуєте.
Можливо потрібно поставити клапан, щоб теплоносій міг рухатись тільки в одному напрямку?



Так в оригинальных системах стоит обратный клапан препятствующей самотеку,И в последствии расхолаживания бойлера,Я думаю что если собирать все самому то не надо придумывать велосипеды и самокаты Я связан плотно и с коллекторами тоже, Вопрос только цены вот и все ,При подборе гидравлических комплектующих необходимо учитывать что сам коллектор может разогреваться до 130-150 грд,Лично сам видел такую температуру на коллекторном поле,Насосы и все остальное барахлишко обычное сантехническое не расчитанно для таких условий эксплуатации,Это необходимо учитывать тем кто хочет сделать все Сам вроде просто сварили рамку поставили на крышу и оп все шара пошла,Так не бывает человек показал нам всем что при определенных знаниях и умениях можно собрать самому рамки за это хвала и почет -МОЛОДЦЫ,Но остальные компоненты системы на простом рынке или даже у поставщика кранов Вы не найдете,Эксперимент тем и отличаетса от реалий что он может быть коротким для получения каких либо данных,



Да но в ночное время бойлере вода теплее и она таки будет подниматься наверх да медленно да понемногу но будет,Там она соответственно будет расхолаживатса и уже холодная вода будет попадать в бойлер и так долго до самого утра пока солнце на начнет греть рамки,



Гарна робота! хотів би участь взяти у розробці конструкції(зварка,пайка та усіх роботах, що для цього потрібні - займаюсь цим чисто із хоббі), будете у Львові із семінаром гукайте , візьму участь просто із цікавості...

попав на цю тему із розсилки, але прочитавши зрозумів що у Вас багатьох тут є проблема повороту конструкції "за сонцем", це реалізувати можна досить просто і дешево, електрична частина реалізуєма дома(ще добре не оцінив, чи схеми із нету будуть 1 в 1 підходити для задачі, саме їх не збирав, але от тепер загорівся бажанням їх перевірити на практиці, у неті в цю тему можна найти багато готових робочих рішень різної складності), але сама ідея полягає слідуванні за сонцем(світлом) за допомогою фоторезисторів

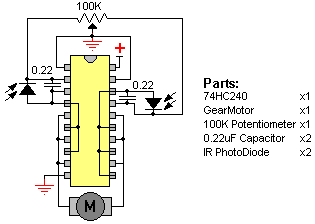

- 2шт. для горизонталі чи вертикалі + мікросхеми(дешеві і популярні) + резистори ось схема самого блоку слідкування на малопотужному моторчику (без моторчика це вийде максимум у 20-30грн)
коротко про принцип роботи:
для слідкування за сонцем по горизонталі 2 фоторезистора розміщують по ліву та праву сторону колектора(в середині трубочок щоб не було бокового "засвіту"), і направляють у сторону сонця, коли сонце рухається від сходу до заходу то кількість світла яке попадає на один фоторезистор буде більше ніж на 2 і в результаті вникає "дисбаланс" що змушує схему включати двигун в одну чи другу сторону, в залежності дисбаланс в яку сторону виник, схема проста, тільки важливо передбачити купу дрібних нюансів, але на це треба вже трішки часу, і це усе буде залежати в кожному випадку які двигуни(12В, 24В... постійні, чи 220в змінної) і які конструкції редукторів.
привиду кілька ссилок цікавих рішень:
ось на мікроконтроллері вже складніший варіант для багатьох але зато дуже масштабуємий http://www.ermicro.com/blog/?p=771
ось тут http://costaricabeam.solarbotics.net/Circuits/Heads_Main.htm різноманіття як схоже реалізувати із мінімальними затратами, хоча там немає опису до схем, але для тих хто трішки знайомий із радіоелектронікою із вигляду можна здогадатись що схема робить....
надіюсь ідею пояснив зрзуміло. доброї ночі.



Відповідь: Солнечный коллектор своими руками - подробная инструкция

Сонце із завидною стабільністю рухається по небосхилу - навіщо за ним слідкувати: будь який годинник із цим справляється на ура! Причому навіть у повній темряві по той бік Землі
