    Маю настільний світильник з лампою на цоколь G23. Нажаль сама лампа згоріла. Заміна лампи коштує >50 грн. Довговічність люмінесцентної лампи 2-3 роки. Ще й утилізувати треба. Тому було вирішено замінити люмінесцентну лампу на саморобну світлодіодну. Драйвер світлодіода взяв на сайті smartenergy.net.ua. Світлодіоди 5730 теж є на сайті, але я взяв в друга теплобілі. Невеличка плата з одностороннього текстоліту поділена на сектори скрайбінгом (не треба навіть нічого витравлювати).

    Результат перевершив очікування. Лампа по світловому потокові цілком конкурує з 11 Вт люмінесцентною (яка споживає цілі 15-20 Вт). Споживання від 220 склало 17 мА, що відповідає 3.8 Вт споживаної потужності. Напруга на світлодіодах 30 В. При струмі 120 мА світлодіоди віддають близько 3.6 Вт. Тож ККД складає > 90%. Це відповідає дійсності, бо ні світлодіоди ні драйвер особливо не нагріваються.

    Застереження: Драйвер неізольований, тому пхати руки до увімкнених світлодіодів не варто. А ще краще прикрити прозорою пласти кришкою.

    Ціна питання:
    LED драйвер - 23 грн.
    LED світлодіоди - 10 x 0.12 = 1.2 (холодні на сайті, але я взяв теплі у друга за 0 грн)
    Стара лампа - 0 грн.
    Плата стелотекстоліту 20 х 120 мм - 0 грн (знайшов в старих запчастинах)
    Разом 23-25 грн.

    Доробка лампи полягає у вилученні дроселя і розʼєму G23 (можна залишити), та підключенні драйвера. Схема, як було і як стало така:
    [​IMG]

    Драйвер зі світлодіодами:
    [​IMG]

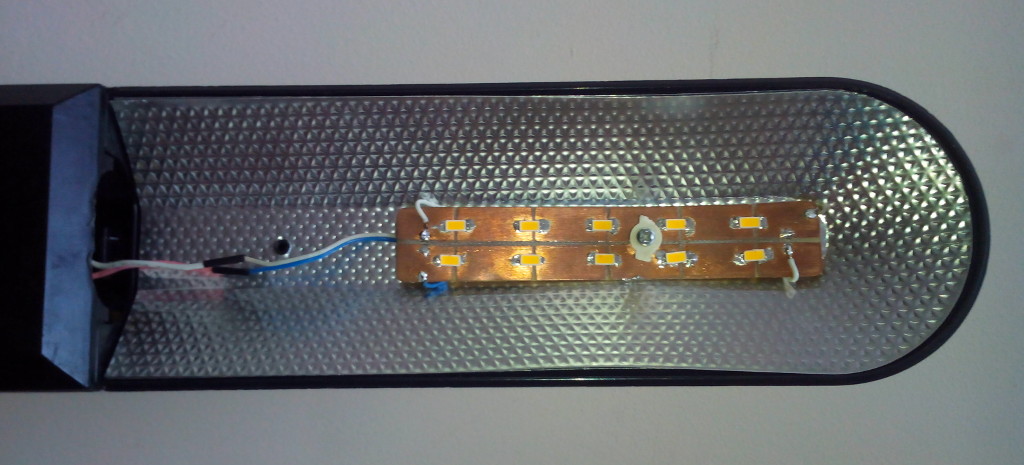

    Конструкція в змонтованому вигляді:
    [​IMG]

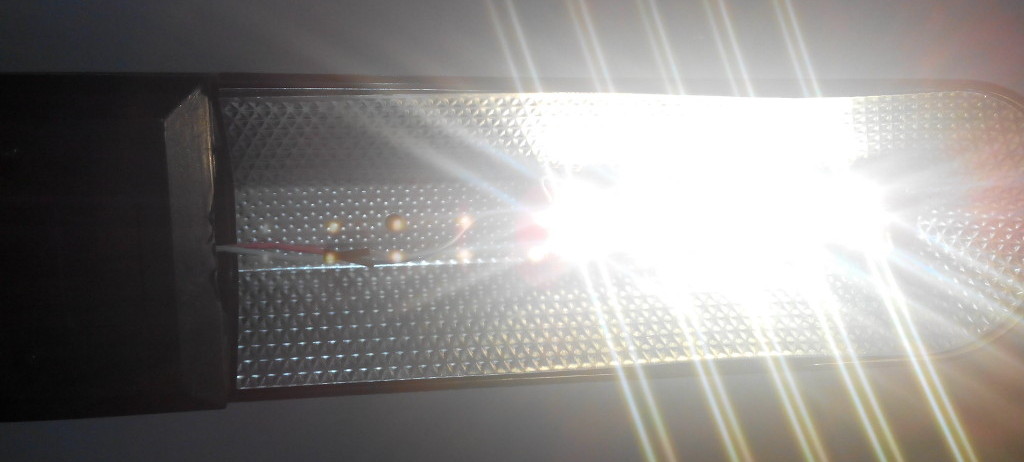

    Ще й працює:
    [​IMG]

    Останнє редагування: 24 тра 2017
    Vitalik Xm та meroro подобається це.
  2. ADS-Bot

    ADS-Bot Реклама на сайті

    Повідомлення:
    0
    Симпатії:
    0


    Фильтры для воды - продажа, обслуживание, замена картриджей

  3. Сергій Ст.

    Сергій Ст. Стажер

    Повідомлення:
    5
    Симпатії:
    9
    Освітленість для порівняння двох ламп:
    [​IMG]

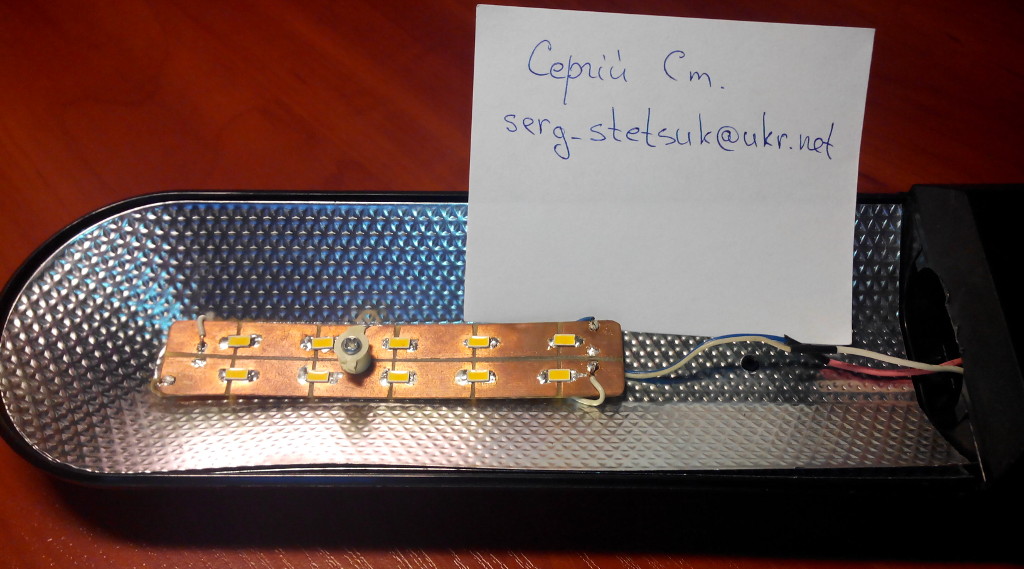

    Підтвердження авторства за правилами конкурсу[​IMG] :

    soldat1187, Odissey, Andrii_M та 3 іншим подобається це.
  4. Andrii_M

    Andrii_M Адміністратор Команда форуму

    Повідомлення:
    7.133
    Симпатії:
    5.878
    Адреса:
    Київ
    Відсьогодні відкрито голосування на найкращу тему конкурсу.

  5. ВПГ

    ВПГ Бригадир

    Повідомлення:
    282
    Симпатії:
    211
    Адреса:
    Харьков
    1 кВт стоит 1,68грн. 20 кВт стоит 33,6 грн . При экономии даже 10 Вт имеем 2000часов непрерывной работы , это примерно 400 дней ей надо светиться не выключаясь. И это она Вам обошлась в примерно в 25 грн. В реальности это гривен 100. Да это больше трёх лет ей работать надо непрерывно чтобы отбить потраченые деньги и время. Полнейший бред.
    Пусть мои лампы светят без переделки.

    Останнє редагування: 4 вер 2017
  6. Сергій Ст.

    Сергій Ст. Стажер

    Повідомлення:
    5
    Симпатії:
    9
    1.
    Ціну я порахував точно і навіть надав ссилку на сайт, де брав драйвер. Там само є вартість світлодіодів.
    2.
    Моя лампа теж світить без переробки (та, яка ще не згоріла). Мова йшла про згорілу лампу. В такому випадку її треба замінити (вартість 50 грн орієнтовно і споживання 7-11Вт). Тому я таки зекономив на вартості лампи і на вартості експлуатації.

    Odissey подобається це.
  7. ADS-Bot

    ADS-Bot Реклама на сайті

    Повідомлення:
    0
    Симпатії:
    0

  8. Odissey

    Odissey Інженер

    Повідомлення:
    732
    Симпатії:
    861
    А ви уважно читали текст теми?

  9. ВПГ

    ВПГ Бригадир

    Повідомлення:
    282
    Симпатії:
    211
    Адреса:
    Харьков
    на hotline.ua лампочка стоит 25 грн. и это без большого поиска и в Харькове и в Киеве.
    --- добавлено: 5 вер 2017 у 19:15 ---
    С таким же успехом можно создать тему " Замена лампочки с цоколем Е23 на светодиодную"
    Я с удовольствием проголосовал за вашу РАБОТУ, но это на уровне кружка "умелые руки".

    Останнє редагування модератором: 13 вер 2017
  10. sanyan

    sanyan Бригадир

    Повідомлення:
    100
    Симпатії:
    104
    Адреса:
    УКРАЇНА!
    Драйвер не дає гальванічної розв"язки! Ваша відкрита конструкція небезпечна для життя. Можна зекономити на смерть!

  11. Iven

    Iven Заслужений майстер

    Повідомлення:
    1.901
    Симпатії:
    1.331
    Сам как-то ремонтировал сгоревшие LED лампы (менял диоды, перепаивал драйвера, если сгорел резистор или дроссель) - очень увлекательное занятие, особенно когда переходишь от сварки толстого металла и токов больше 100 А к майке светодиодов или SMD-компонентов :).
    Надеюсь Вы правильно рассчитали общее сопротивление и ограничивающий ток, а так же рассеивающей поверхности пластины достаточно, иначе Ваша новая лампа долго не протянет.
    Я проголосовал за - отличная поделка, хоть и дороговато для такой мелочи ).
    --- добавлено: 12 вер 2017 у 12:02 ---
    Не стращайте народ, не зная нверняка. Вы ж не знаете сколько там выходит напряжение и какая сила тока ограничивается резистором (скорее всего не знаете, если не разбирали именно такую лампу и не замеряли). На обычных LED-лампах выходит на матрицу 210-320 В "постоянного" тока, но туда и влезть проблематично (особенно если она на потолке), и сила тока там очень маленькая (не уверен, что хватит для серьёзного удара током), и она закрыта колпачком пластиковым.

    Останнє редагування модератором: 20 вер 2017
  12. Сергій Ст.

    Сергій Ст. Стажер

    Повідомлення:
    5
    Симпатії:
    9
    Дозволю собі тут пофілософствувати:
    Так. Я про це наголосив в початковому повідомленні. Хотів виділити, але не знайшов, як відредагувати повідомлення. Отож,
    Увага! Прикрити кришкою оголені провідники - ВАЖЛИВО
    Втім драйвер є регулятором струму і дає струм 120мА (небезпечвно для життя), але струм - він дурний і тече, де менший опір, тому допоки світлодіоди не згоріли - не шарахне. Друге - хто, казав, що роз'єм G23 ізольований? Там ті самі проблеми, тільки без обмеження струму.

    Визнаю: точно не рахував. Приблизно 10 0.5 Вт світлодіодів виділяють тепла макс 5 Вт. 25 кв.см. пластинки може бути замало (взяв, яка була під руками). Але реальне виділення тепла менше, а світловідбивач забирає на себе зайве тепло. І тому нагрів не перевищує 40 градусів навіть влітку. Доповідаю: воно ще досі працює, хоча вже прикрите пластиковою кришкою і використовується по кілька годин щодня.
