Бетономішалка саморобна

Тема у розділі 'Своими руками - отчеты', створена користувачем gam-ua, 5 вер 2014.

  1. gam-ua

    gam-ua Заслужений майстер

    Повідомлення:
    2.125
    Симпатії:
    673
    Адреса:
    Чернігівська обл. Ічня
    Зробив бетономішалку. Часу пішло тиждень. Викорстану стару бочку без дна, двигун від старої стіраьної машини, маховик від запорожця та шестерня бендекса, шків від запорожця. Ступиця від того ж запорожця. Також диск від культиватора.
    В бетономішалку влазить 3 відра щебня+1,5 відра піску+1 відро води. для мене одного для заливки було більш ніж достньо. Мішалка слабувата, але тільки тому що двигун на 150 ват, або потрібно ставити більший шків на 1,5 сантиметра в діаметрі.

    За допомогою цієї мішалки зробив погріб, про що можна прочитати у відповідній темі. IMG_0694[1].JPG IMG_0695[1].JPG IMG_0696[1].JPG IMG_0697[1].JPG

    Останнє редагування модератором: 9 вер 2014
    Alles, Блаж, igor196514 та 7 іншим подобається це.
  2. TTolik

    TTolik Стажер

    Повідомлення:
    13
    Симпатії:
    3
    Адреса:
    Киев
    цікавить як зробили з'єднання бочка-маховик- грибок?

  3. gam-ua

    gam-ua Заслужений майстер

    Повідомлення:
    2.125
    Симпатії:
    673
    Адреса:
    Чернігівська обл. Ічня
    значить із бочки дно вирізане і замість нього вварений диск (тарілка) від дискового культиватора.
    [​IMG]
    далі взяв задню ступицю запорожця.
    таж ступиця в натурі [​IMG]
    там де красні кружки нарізана заводська різьба. туди вкручуються болти, які на машині прижимають задній тормозний барабан.

    замість тормозного барабана стоїть маховик, у якому просверлоно у відповідних місцях шість дірок, щоб співпадали із ступицею. аналогічні дірки зроблено і в диску від обгортача, який став дном бочки. получився пиріг типу: ступиця, маховик, бочка. через усе це діло пропущено штатні болти, із насічкою типа Х, що свідчить про їх стійкість до зрізання. короче вони закалені. їх якраз вистача щоб все стягнуть. при цьому болт проходить на другу сторону різби десь на 0,5 мм.

    у мене не вийшло точно відцентрувати, тому є биття бендиска і стартера в межах 1-2 мм. виражається у підвищеному шумі. але однак тихше за заводську і на роботу не впливає. все робилося до коліна "топором".

    можу зробити додаткові фото, чи відео за потреби необхідних частин.
    --- добавлено: 11 сен 2014 в 23:46 ---
    да, маховик чугунний. так що варить не вийде. якщо є змога чимось поварити, то теж нічого не вийде. там навантеження порядку 100 кг на ізлом.
    --- добавлено: 11 сен 2014 в 23:54 ---
    [​IMG]
    --- добавлено: 12 сен 2014 в 00:01 ---

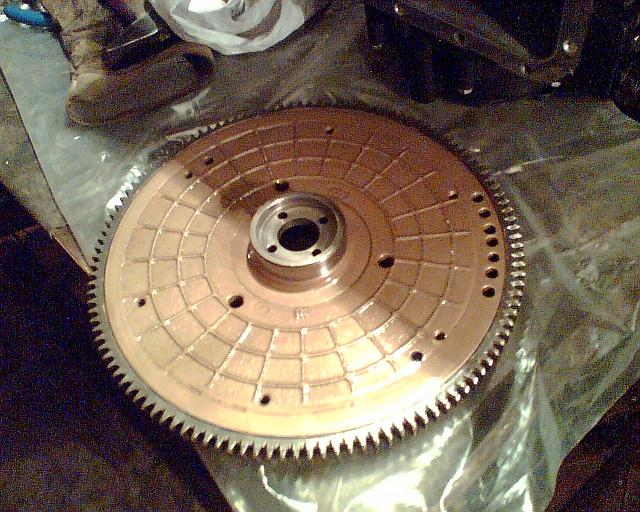

    оту бабишку на маховику, де здорова дірка по центру і навколо чотири маленькі, зрізав болгаркою. мішала.

    Останнє редагування модератором: 19 вер 2014
    buddybuild та TTolik подобається це.
  4. TTolik

    TTolik Стажер

    Повідомлення:
    13
    Симпатії:
    3
    Адреса:
    Киев
    добре, все що мене цікавило я побачив, дякую за швидку відповідь.

  5. gam-ua

    gam-ua Заслужений майстер

    Повідомлення:
    2.125
    Симпатії:
    673
    Адреса:
    Чернігівська обл. Ічня
    радий був допомогти. звертайтеся! там можна використать і передню ступицю із любої класики.

  6. TTolik

    TTolik Стажер

    Повідомлення:
    13
    Симпатії:
    3
    Адреса:
    Киев
    просто я є власником одразу двох Запорожців відповідно маю запчастини, бетономішалка планувалась уже давно а Ваша робота вказала правильний напрямок :)

    gam-ua подобається це.
  7. gam-ua

    gam-ua Заслужений майстер

    Повідомлення:
    2.125
    Симпатії:
    673
    Адреса:
    Чернігівська обл. Ічня
    радий буду надати консультацію. якщо є доступ до токарних станків, робіть на токарних станках. буде менше проблем. свою я робив цілий тиждень. бочку спробуйте знайти ще з радянських часів, там метал товстіший. а на нових звичайна жестянка.
    мішалка дость надійною вишла. зверніть увагу на диски від культиватора. вони вигнуті як тарілочки, длають додаткову жорсткість. якщо просто прикрути до дна бочки, то вся конструкція буде "гуляти"
    запорожець хороша техніка. там ще є торсіони. із них можна ножі робить до агрегатів.
    а у вас часом двигуна зайвого без коробки немає?

  8. TTolik

    TTolik Стажер

    Повідомлення:
    13
    Симпатії:
    3
    Адреса:
    Киев
    не мав змоги відповісти на вихідних, ні на жаль двигуна не маю, але запчастини дістаю на зазфорумі, гляньте, там інколи проскакують двигуни в зборі від 400грн.

  9. gam-ua

    gam-ua Заслужений майстер

    Повідомлення:
    2.125
    Симпатії:
    673
    Адреса:
    Чернігівська обл. Ічня
    дякую. зробите бетономиішалку, обовязково викладіть сюди фото.

  10. 54сергей

    54сергей Бригадир

    Повідомлення:
    146
    Симпатії:
    106
    Адреса:
    Корюковка Черниговской
    Мне понравилось просто и дешево то что нужно.
