Своїми руками Трамбовочний вібратор (для укладання бруківки) своїми руками

Тема у розділі 'Оборудование и инструмент', створена користувачем alexduc, 8 чер 2010.

  1. alexduc

    alexduc -

    Повідомлення:
    3.195
    Симпатії:
    2.249
    Адреса:
    Ровно
    Стоит до тысячи грн. А этот валялся в гараже поэтому и решил приспособить.:)
    Этот и так слабомощный .Там должен стоять регулятор частоты вибрации .Или что то в этом роде .Искал в нете описаний не нашол :down:

    Добавлено через 2 минуты 26 секунд
    Попробую сделать корпус .Он в принципе килограмм до 30 будет может необходимости не будет .

    В принципе можно поставить под платформу двигателя пружины с прижимной шайбой.
    И регулировать вибрацию посредством пружины .Прижал сильнее -больше вибрация ,отжал меньше(по идее правильно :-[) .Правда думаю будет постоянно расшатывать крепление .

  2. alexduc

    alexduc -

    Повідомлення:
    3.195
    Симпатії:
    2.249
    Адреса:
    Ровно
    Добрался сегодня до роботы :
    1. Купил железо.
    2. Отчистил от ржавчины.

    [​IMG]

    3. Нарезал нужные делали

    [​IMG]
    4. Частично поварил:

    [​IMG]
    Продолжение следует...

    Сварганил верхнее крепление:

    [​IMG]

    Потом ручку(решил сделать съемную):

    [​IMG]

    Приварили болты, сделал пружины и вкладки (высоту буду еще регулировать по надобности):

    [​IMG]

    Наживил все вместе:

    [​IMG]

    И девайс колеса :-D

    [​IMG]

    Продолжение следует.


    Вкладення:

    • P6120092.jpg
      Розмір файлу:
      110,8 КБ
      Переглядів:
      3.502
    • P6120095.jpg
      Розмір файлу:
      127,2 КБ
      Переглядів:
      3.426
    • P6120096.jpg
      Розмір файлу:
      151,7 КБ
      Переглядів:
      4.024
    • P6190123.jpg
      Розмір файлу:
      210,5 КБ
      Переглядів:
      5.198
    • P6190125.jpg
      Розмір файлу:
      163,2 КБ
      Переглядів:
      3.380
    • P6190129.jpg
      Розмір файлу:
      159,2 КБ
      Переглядів:
      3.522
    • P6190130.jpg
      Розмір файлу:
      153,7 КБ
      Переглядів:
      3.323
    • P6190132.jpg
      Розмір файлу:
      104,2 КБ
      Переглядів:
      3.317
    Степан1982 подобається це.
  3. Vladlen

    Vladlen Шабашник

    Повідомлення:
    3.542
    Симпатії:
    668
    Адреса:
    Сумы
    Странно я себе немножко по другому представлял всё это.В заводских версия с мотора ремнем передавалось на вал в которой не был отцентрирован(вибрация) больше обороты двигателя больше вибрация.

  4. Voyutichi

    Voyutichi Модератор Команда форуму

    Повідомлення:
    15.705
    Симпатії:
    8.221
    Адреса:
    м. Самбір
    Відповідь: Re: Віброплощадка: з 3х380 на 1х220 вольт, як підключити?

    alexduc, цікаво, як вібратор покаже себе у роботі..
    ПС. ЦІ блискучі гайки - то вони не дуже сильні, злизуються за раз.. Не те, що радянські були..

  5. alexduc

    alexduc -

    Повідомлення:
    3.195
    Симпатії:
    2.249
    Адреса:
    Ровно
    Re: Відповідь: Re: Віброплощадка: з 3х380 на 1х220 вольт, як підключити?

    Vladlen, в принципе делал с такого образца .

    [​IMG]
    Там уже вибратор площадочный с круговыми колебаниями ИВ99а2 -

    [​IMG]

    Побывал запускать -подпрыгивает стокилограммовый стол .Думаю трамбовать будет на УРА !

    Да железо нынче совсем не то:down: .Но союзовские запасы закончились ,работаем с тем ,что есть в наличии .

    Добавлено через 14 минут 31 секунду

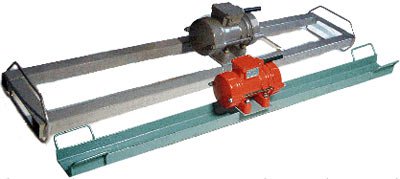

    Думаю себе еще виброрейку сделать (верхняя на рисунке )

    [​IMG]

  6. Voyutichi

    Voyutichi Модератор Команда форуму

    Повідомлення:
    15.705
    Симпатії:
    8.221
    Адреса:
    м. Самбір
    Відповідь: Re: Відповідь: Re: Віброплощадка: з 3х380 на 1х220 вольт, як підключити?

    Як треба - то треба. Де використовуватимете?

  7. alexduc

    alexduc -

    Повідомлення:
    3.195
    Симпатії:
    2.249
    Адреса:
    Ровно
    Re: Відповідь: Re: Відповідь: Re: Віброплощадка: з 3х380 на 1х220 вольт, як підключит

    Буду строиться! Пристроечка :-D на 150 м2. Так, что работы хватит. drel
    Пока занимаюсь документами и подготавливаю (подкупаю) нужный инструмент. :K
    Цены сумасшедшие, так что по возможности буду все делать сам. Благо опыт работы есть :-[ , как всегда мне отец говорил: опыт и умение за спиной не носить.

  8. Atika

    Atika Стажер

    Повідомлення:
    22
    Симпатії:
    7
    Відповідь: Re: Віброплощадка: з 3х380 на 1х220 вольт, як підключити?

    Боюсь що ваша віброплощадка буде мати гуркіт такий , що ціла вулиця збігатиметься :-D . Ви мабуть не працювали з вібратором - трошки люфту , і вся конструкція розлетиться на куски .

    Рекомендую зробити віброплощадку так як виконав її я на базі двигуна "Дружба". Вже сім років безвідказної роботи, якщо не враховувати всього одну заміну пари підшипників (і то один підшипник залишився робочим).
    Вібрацію можна регулювати газом. Також на валі (труба) є гвинт, через який можна налити води і тим самим збільшити вагу валу.

    [​IMG]

    [​IMG]

    [​IMG]


    Вкладення:

    3 користувачам це сподобалось.
  9. alexduc

    alexduc -

    Повідомлення:
    3.195
    Симпатії:
    2.249
    Адреса:
    Ровно
    Re: Відповідь: Re: Віброплощадка: з 3х380 на 1х220 вольт, як підключити?

    А вы не бойтесь !Если заводской образец рабочий ,то и мой будет соответствовать .
    Так ка все сделано по аналогу ВУ11-75.
    А вообще тест- дрйав покажет .При необходимости внесу коррективы.
    Есть еще такой вариант

    [​IMG]

    Думаю не совсем дураки выдумывали :Hi:


    Вкладення:

    • вб.jpg
      Розмір файлу:
      22 КБ
      Переглядів:
      3.637
    1 людині також подобається це.
  10. alexduc

    alexduc -

    Повідомлення:
    3.195
    Симпатії:
    2.249
    Адреса:
    Ровно
    Купил выключатель с реостатом (раннее почему то ляпнул редуктор :-[)
    Покрасил ,сделал коробочку из пластика и остатков уголка Армстронг .
    Скрутил все в кучу и провел небольшой тест -драйв .Лишних шумов ,кроме роботы двигателя нет) на песчаной поверхности почти без шумно , на щебне конечно щелкает .Пробывал регулировать пружину ,остановился на варианте почти полного зажима .

    [​IMG]

    [​IMG]

    [​IMG]
    Конечно при полной рабочей загрузке могут вылезти недостатки .
    Но будем бороться :rubanok:drel


    Вкладення:

    3 користувачам це сподобалось.

Поділитися цією сторінкою
