Своїми руками Самодельный токарный станок для дерева

Тема у розділі 'Станки', створена користувачем Slava_ua, 21 кві 2016.

?

Голосуєте за цю тему?

Голосування закрито 22 тра 2016.
  1. Так

    100,0%
  2. Ні

    0 голосів
    0,0%
  1. Slava_ua

    Slava_ua Заслужений майстер

    Повідомлення:
    1.277
    Симпатії:
    587
    Адреса:
    Кировоград
    Присвоїти номінацію темі можна тут
    ___________________________________________________________________________________

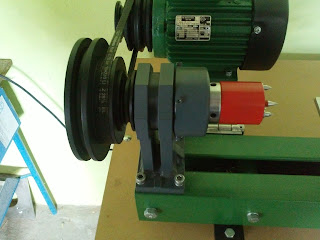

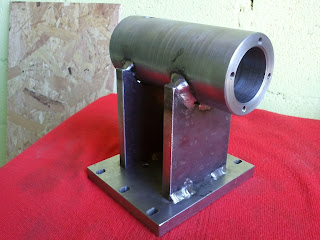

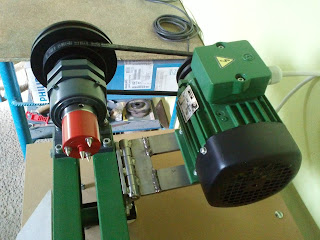

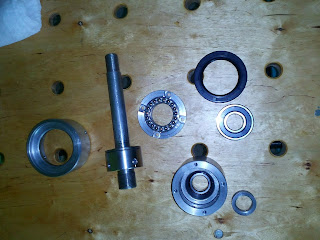

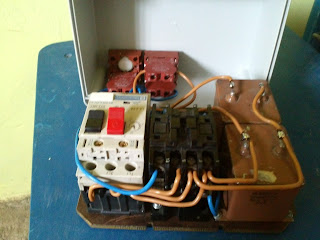

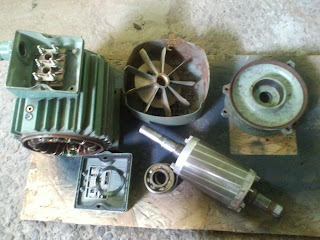

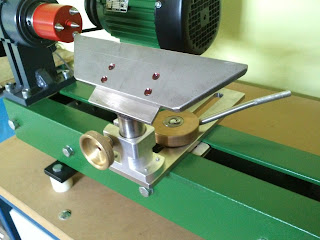

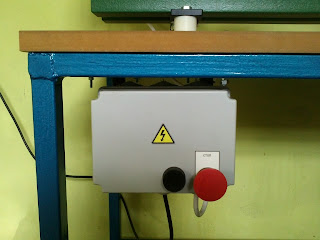

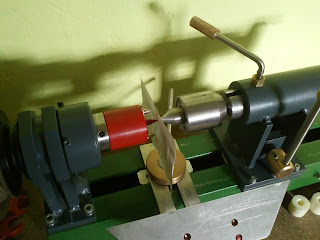

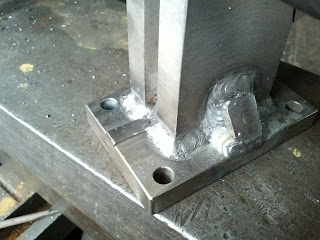

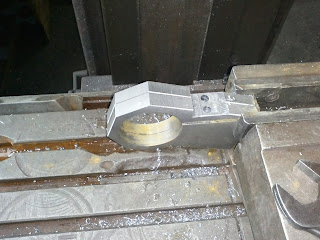

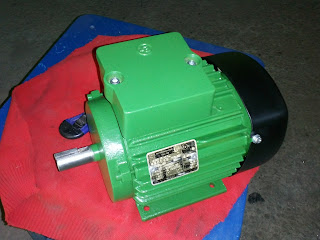

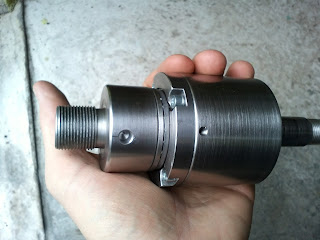

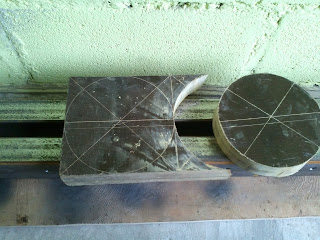

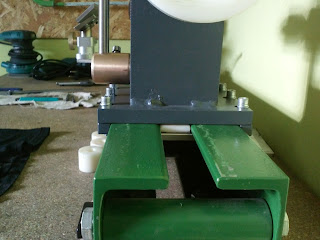

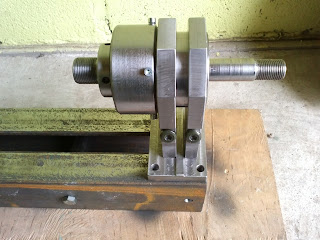

    Вот решил показать и свою работу. Это самодельный токарный станок для дерева. Хотелось сделать добротный станочек чтоб было приятно работать. Станочек получился достаточно тяжелым. Заготовка диаметром 150 мм и длиной 300 довольно легко точится. В принципе из фото все ясно, если есть вопросы то с удовольствием отвечу. Фото много, выложу основные, остальные можно посмотреть по ссылке

    http://myamateurworkshop.blogspot.com/2015/08/blog-post.html
    [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG]

    Останнє редагування модератором: 25 кві 2016
    DedushkaDiesel, акула941, Василь_Я та 12 іншим подобається це.
  2. Madera

    Madera Бригадир

    Повідомлення:
    153
    Симпатії:
    215
    Адреса:
    Чернигов, Черкассы
    Хороший получился. Тщательно и качественно проработаны все узлы и мелкие детали. Как обеспечили соосность оси шпинделя и оси задней бабки? (при сборке сваркой или...?) Жесткости узла шпинделя по отношению к станине и задней бабке хватает? Нет вибрации?

  3. Slava_ua

    Slava_ua Заслужений майстер

    Повідомлення:
    1.277
    Симпатії:
    587
    Адреса:
    Кировоград
    Все детали точно изготовлены, при сборке с соосностью не возникло проблем. Жесткости хватает, только плохо что сам станок закрепил к мдф, нужно крепить непосредственно к квадратной трубе стола. В планах переделать для увеличения обшей жесткости.

  4. Madera

    Madera Бригадир

    Повідомлення:
    153
    Симпатії:
    215
    Адреса:
    Чернигов, Черкассы
    Я просто подумал, что при достаточно высоком уровне оси шпинделя над станиной и при короткой базе крепления шпинделя к станине (судя по фоткам) при поджатии заготовки задней бабкой, будет возникать изгибающий момент, изменяющий направление оси шпинделя, да и двигло натягом ремня будет поворачивать ту же ось. Хотя при ручном точении дерева это все до одного места. Только вопрос жесткости.
    У меня маленький токарный по металлу в приводе один в один, как у тебя также, на качалке сделан, только под стол. И натягивает ремень своим весом. И, еще, смещаю двигло немного по оси, чтобы побольше было вариаций по скоростям.
    Задняя бабка вообще суппер! goodНа винте ее подачи резьба левая? (плохо по фотке видно)

    Останнє редагування: 22 кві 2016
  5. Slava_ua

    Slava_ua Заслужений майстер

    Повідомлення:
    1.277
    Симпатії:
    587
    Адреса:
    Кировоград
    @Madera, сегодня проверил из-за интереса отклонение при сильном поджимании заготовки, порядка 17 соток. Для дерева я думаю нестрашно:-D. Резьба правая ибо у меня нету левого метчика для нарезания резьбы, а резцом не захотел нарезать, мало опыта. CAM00034.jpg

    Madera подобається це.
  6. Madera

    Madera Бригадир

    Повідомлення:
    153
    Симпатії:
    215
    Адреса:
    Чернигов, Черкассы
    Спасибо! Все понял. Тогда все гудgood.
    Насчет резьбы на задней бабке у меня на моей микро токарке на задней бабке слизалась уже резьба М6 левая. Вот и думаю придется сделать с правой, но это и винт и втулка. Бо ни метчика, ни плашки левых нет. Придется крутить маховичек в обратную сторону.
    Отклонение оси при точении абсолютно не критично. Больше нужна жесткость конструкции между шпинделем, задней бабкой и местом упора резца. Вот на этой линии.

    Останнє редагування: 24 кві 2016
  7. Slava_ua

    Slava_ua Заслужений майстер

    Повідомлення:
    1.277
    Симпатії:
    587
    Адреса:
    Кировоград

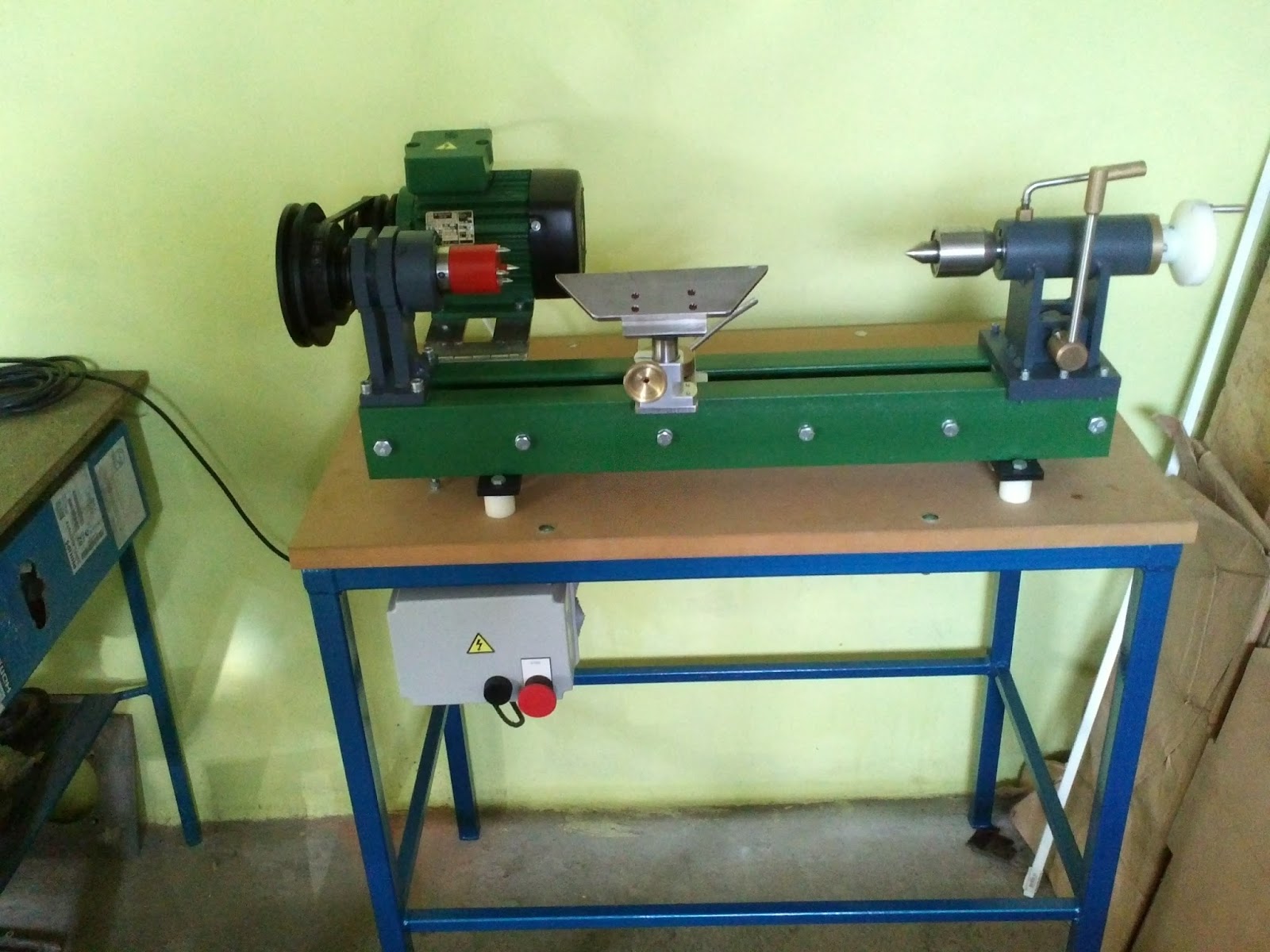

    Забыл главное фото:-D CAM00035.jpg

    viktor28465, Bohdan19 та Madera подобається це.
  8. Slava_ua

    Slava_ua Заслужений майстер

    Повідомлення:
    1.277
    Симпатії:
    587
    Адреса:
    Кировоград

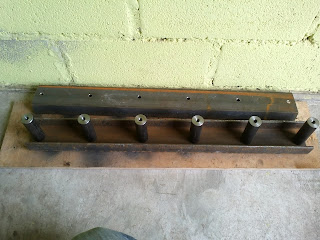

    Полка для токарных резцов. CAM00037.jpg CAM00039.jpg

    Василь_Я, Madera та Bohdan19 подобається це.
  9. aluma

    aluma Бригадир

    Повідомлення:
    564
    Симпатії:
    227
    ЧистА из своего опыта (делал из стол под свой ТВ16) рискну предположить, что недостаточна жесткость самой конструкции стола из профтрубы. У меня в подобном "голом " виде, при неотбалансированном контрприводе на макс. холостых оборотах шпинделя, верх стола болтался мм на 5-ть. Помогли плиты ДСП, прикрученные по бокам, можно для опыта просто прижать плиты к ножкам стола струбцинами и посмотреть разницу.

    Рецепт древний. оригинальный стол ТВ16 так сделан, да и мебель по тому же принципу собирают (лист ДВП на заднюю стенку и получили достаточно жесткую конструкцию).

    А кроме этого, устранению вибраций самого стола помогают железяки-заготовки на его полках, но дерево. наверное легкое для таких целей.

    Slava_ua подобається це.
  10. mugambo2005

    mugambo2005 Майстер

    Повідомлення:
    94
    Симпатії:
    25
    Молодец. Хороший получился станок. Не вижу к чему придраться.
