Отопительный щиток с лежанкой и камином для дачного домика

Вы про хайло в канал ЗЛХ?



Нет , вход под -духовкой. у Вас есть два выхода. Сделать -свищь /небольшое отверстие / над -духовкой . в канал духовки. Поднять вход в щиток /под -духовкой/ или газетки сжигать в сажетруске /под духовкой/. Обычно - для дачь -отдельное ЗЛХ. или свищик /прогарчик/ над -духовкой. Если у вас - ребро ,то размер свища -125 на 65мм. пробуйте.



@Вогнистый Владимир, правильно ли я понял

--- добавлено: 22 бер 2016 у 11:15 ---
А если еще так сделать?



@SergK1978, Пргар /в вашем варианте - свищь/ по плитовине или чуть ниже. Хотя в вашем варианте -можно и по срезу духовки. Вход возле духовки /красное / -да так и приподнять. размер подвертки и как она идет.? Нижний снимок -сделать как указано -красным. Духовку -пока не опускайте. Удачи.

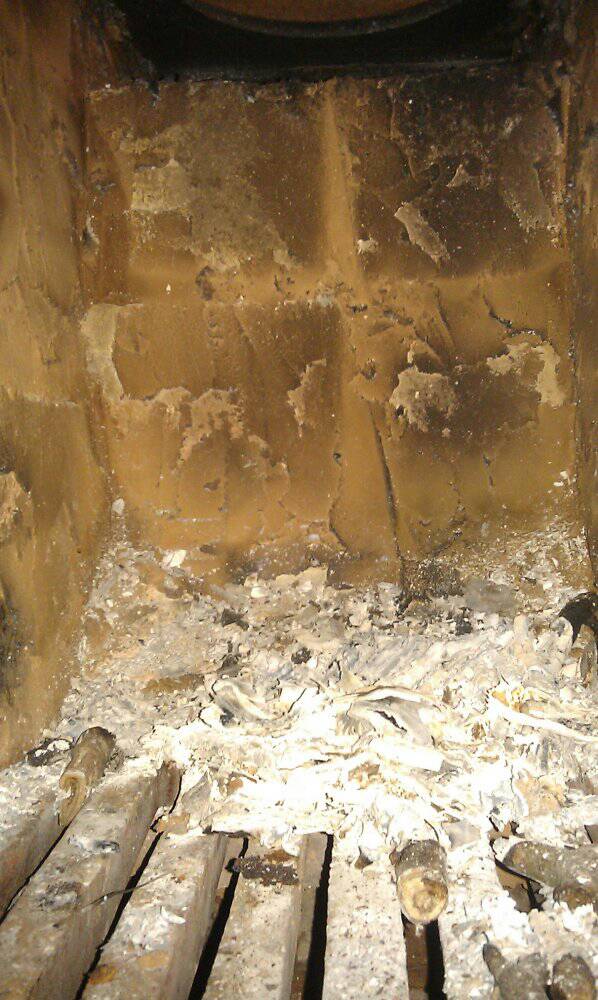

Подвертка вид из топлевника

Тоесть по верхнему срезу подвертки идет верх духовки, и растояние между верхом подвертки(духовки) и плитовиной 70 мм, и если я срежу 65 мм подвертки то угол духовки окажется незащищенным от прямого пламени. Вот поэтому и хочу спросить достаточно ли растояния в 70 мм между плитовиной и духовкой(подверткой) для нормального прохождения дымогазов?

Отправлено с моего IdeaTab A2107A-H через Tapatalk



Это не подвертка - а перевал. перевал не трогайте . спалите духовку. подвертка -это как канал -идет вокруг духовки. я уже обьяснял в теме щиток на 4 комнаты. и размер между перевалом и плитой 125мм.



Канал вокруг духовки идет так

и имеет размер 70 на 250 (выход и топлевника проход между плитой и верхом духовки) и 125 на 250 (спуск по правому краю духовки до выхода в дымоход).
То есть получается что мне нужно опустить духовку на ряд ниже чтобы обеспечить расстояние между плитой и перевалом(духовкой) равным 125 мм, и поднять выход в дымоход? И если я это сделаю то получится что выход в дымоход будет практически по верху духовки.



В Вашем варианте -подвертка должна идти /если стоять лицом к выступу. Слева заход /рядом -верхнее хайло/ и в низ по середке и под духовку . Я уже писал -духовку опускать -не надо. проход с лева.
--- добавлено: 22 бер 2016 у 20:58 ---
@SergK1978, при вашей ситуаций -низ духовки -не грееться.



@Вогнистый Владимир, Я посмотрел фото вот так у меня сейчас

Вот изобразил в скетч-апе (толщина кирпича 65 мм и сложен без швов(так сказать насухо))

А у меня 70 мм вот по этому и спросил стоит ли опустить перевал и духовку на ряд ниже.



Попробуйте - сделать свищь. обрежте кирпич /красным обозначено/ и размер опускного канала подветки / красный прямоугольник/ -должно быть 125 на 250 мм.
