Витая пара (UTP) вместо кабеля VGA

Тема у розділі 'Микроконтроллерная техника', створена користувачем serg219, 12 кві 2014.

  1. serg219

    serg219 Стажер

    Повідомлення:
    12
    Симпатії:
    16
    Адреса:
    Киев
    В нынешнее время всеобщей компьютеризации, многие из нас имеют дома не только просто один компьютер а и не сколько, кроме того практически все современные телевизоры имеют вход VGA. И конечно возникает желание подключить его к компьютеру. Я давно, для удобства, пользуюсь двумя подключенными мониторами к своему стационарному компьютеру, кроме того иногда подключаю проектор и телевизор. Но если проектор расположен рядом, то телевизор расположен с другой стороны комнаты. Можно конечно купить кабель HDMI или VGA нужной длины, но именно такой длины 5-7 метров, стоимость будет просто заоблачной.

    Идея удлинителя HDMI или VGA витала давно, максимум на что сподвигся это купить 3х метровый HDMI. Недавно попробовал удлинить HDMI с помощью кабеля LPT от принтера подобное решение на VGA сработало, а вот с HDMI потерпел неудачу.

    И вот, наконец-то, купивши соответствующие разъемы VGA-папы, с корпусами и пару розеток RG45. Думаю, что можно и просто обойтись VGA, но у меня есть обжимка, и есть джек-RG45, потому решил делать переходники. Немного подумав решил отказаться от варианта с розеткой. Благо от радионакопительства я не отказался, нашел старую сетевую, выпаял разъем RG45 (чтоб не портить розетку, жалко), порывшись еще в закромах нашел плату модема, погибшего от молнии, выпаял из него ещё один разъем RG45, и приступил к созданию переходников.

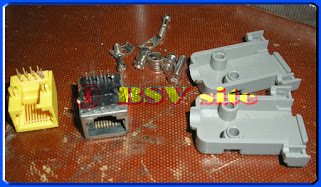

    Для этого немножко пришлось подрезать одну половинку корпуса разъемов, а в другой просверлить парочку дырочек, как раз под защелки разъема RG45. Плату я не делал, просто использовал несколько сантиметров того же UTP кабеля. Разъем RG45 можно подклеить супер-клеем для больней прочности и покрыть места пайки лаком или термоусадкой, это уже на любителя.

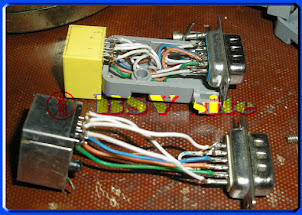

    И вот что получилось, вполне симпатичные переходнички.
    [​IMG] [​IMG]
    [​IMG] [​IMG] [​IMG] [​IMG] [​IMG]
    Подключение показало, что у меня, оказывается, есть проблема с самим кабелем, отсутствовал красный цвет (прям тестер витой пары получился :elektrik:). Заменил и все стало нормально. Потери качества сигнала на длине 7 метров я не заметил. Где-то вычитал, что таким способом можно получить удлинитель до 30 метров. Вполне достаточно для подключения телевизора даже в другом помещении.

    Преимущества такого решения для рядового обывателя, на мой взгляд, очевидны.=)

    goldhand, Sergii Br, moycomp.kiev.ua та 2 іншим подобається це.
  2. nick_tsirin

    nick_tsirin Стажер

    Повідомлення:
    25
    Симпатії:
    13
    Данное решение для VGA наверное и нормально, однако полноценный HDMI не заменит. Там и стандарт и требования к кабелю совсем другие. Это если очень кратко. Про передачу звука вообще молчу. Так что если убрать из описания HDMI, а оставить только аналог, то вполне достойно.

  3. serg219

    serg219 Стажер

    Повідомлення:
    12
    Симпатії:
    16
    Адреса:
    Киев
    Однозначно, я и не спорю, я просто описал первое, что попробовал это удлинить HDMI, но так как это не получилось начал искать другой способ. Благо телевизор имеет соответствующий вход. И со звуком у меня проблем нету, ведь и комп и телек находятся в одном помещении и колонок компа вполне достаточно.

    Sergey_M подобається це.
  4. Sergey_M

    Sergey_M Адміністратор Команда форуму

    Повідомлення:
    7.115
    Симпатії:
    5.866
    Адреса:
    Вінниця
  5. serg219

    serg219 Стажер

    Повідомлення:
    12
    Симпатії:
    16
    Адреса:
    Киев
    Все фото, которые у меня есть, можно посмотреть тут по ссылке , или по ссылке сразу над выложенными фото, в первом посте.
    В этих фото, что я выложил в ветке, действительно не хватает схемы
    [​IMG]

    Останнє редагування: 23 кві 2014
    коттт, garynja, I.Cherry та 3 іншим подобається це.
  6. avalex82

    avalex82 Стажер

    Повідомлення:
    2
    Симпатії:
    1
    Я тоже сделал подключение VGA-VGA по витой паре. Здесь полный отчет со схемой, распайкой и фото.

    serg219 подобається це.
  7. serg219

    serg219 Стажер

    Повідомлення:
    12
    Симпатії:
    16
    Адреса:
    Киев
    Я тоже сначала думал припаять на прямую, но потом остановился именно на переходнике, чтоб потом можно было использовать кабель и как пач-корд

  8. ЧД_
    Онлайн

    ЧД_ Заслужений майстер

    Повідомлення:
    2.357
    Симпатії:
    3.514
    Адреса:
    Lwow UA
    Так часто делают, фирмы монтирующие видеонаблюдение, так как мониторы иногда у охраника удалены значительно.

    serg219 подобається це.
  9. avalex82

    avalex82 Стажер

    Повідомлення:
    2
    Симпатії:
    1
    ну, если он у тебя в "висячем" положении, то логично при необходимости)) хотя у меня этих пачкордов наделано валом, и такой вопрос никогда не стоит)) в машине всегда бухта витухи)
    Помех нет из-за длины, хоть и не экранированная у тебя витая (по фото вроде так), а вот у друга на 7 метрах косяки. Важно 5-6-7-8-10 контакты разъема соединить и на корпус обязательно припаять, а если экранированная будет, то при такой распайке и 30м вообще без проблем потянет.
    --- добавлено: 4 фев 2015 в 12:29 ---
    Вот мы и делаем)) но это касается и не только видеонаблюдения)

    Останнє редагування модератором: 12 лют 2015
  10. ЧД_
    Онлайн

    ЧД_ Заслужений майстер

    Повідомлення:
    2.357
    Симпатії:
    3.514
    Адреса:
    Lwow UA
    @avalex82, Ну вот и я это и не только делал лет пятнацать назат. :)
