Варіанти підключення газового та твердопаливного котла в одній системі

Додаю примітивну схему, та фото котельні



file:///C:/Users/Home/Downloads/vaillantcatalogueprice2011.pdf
подивіться 5 сторінку.це що пропонує вайлант для циx котлів.гідрострілка лишня.обв"язка не правильна.однозначно переробляти.справа в тому,що насосами бойлера і рад.контуру керує голова газ котла,щоб гріти бойлер від Т.П котла потрібний ще один насос паралельно,але якщо під"єднати Т.П котел до гідрострілки,паралельно до Газ.котла,(теоретично)отримавши високу температуру газ.котел і не включиться,але через димоxід його буде постійне остужування теплоносія.це треба розуміти бажання замовника,щоб щось совітувати.у Вас получається,що Ви виключаєте Газ котел(зимовий режим) коли палите Т.П,щоб газ котел не включив свій насос і не погнав xол.воду в систему.багато букв,чи щось зрозумієте)))



Так, зараз система працює таким чином:
-ТП гріє тільки опалення через коллектори минаючи гідрострілку
- Газовий гріє тільки косвенний бойлер через гідрострілку.

- Щоб газовим погріти опалення, вимикаю ТП, тільки потім вмикаю режим опалювання на газовому.

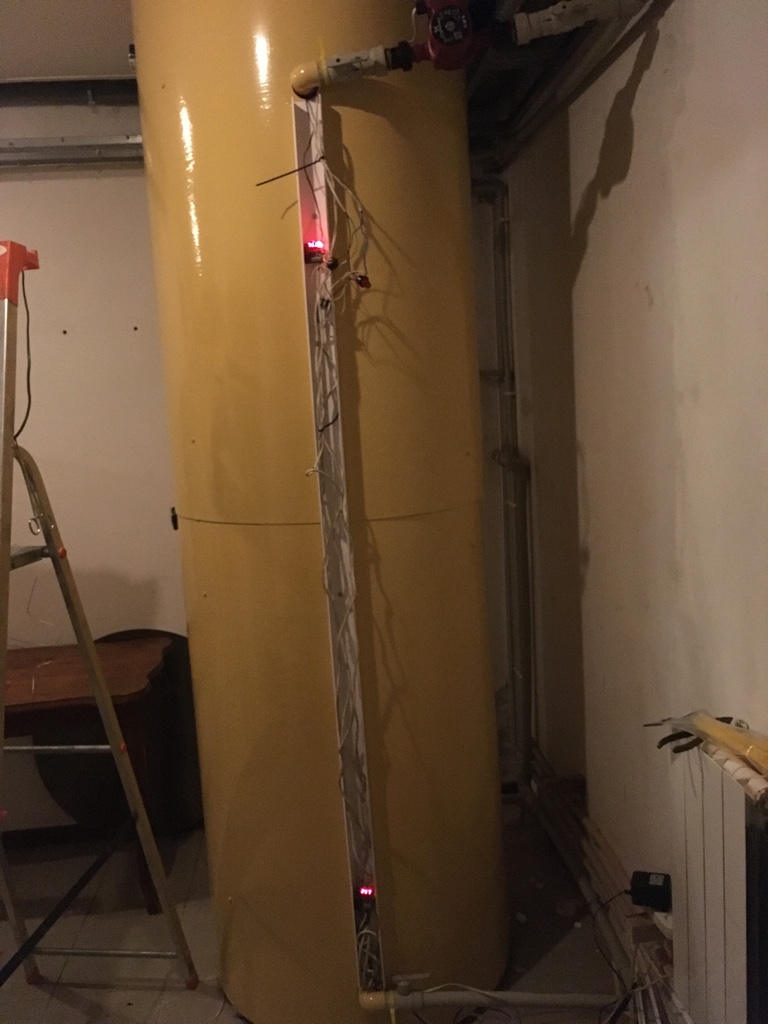

Зібрав автоматику управління ТА на трьох релле та двох термореле

На першому поверсі висить тижневий програматор, що "каже" треба гріти чи ні будинок.

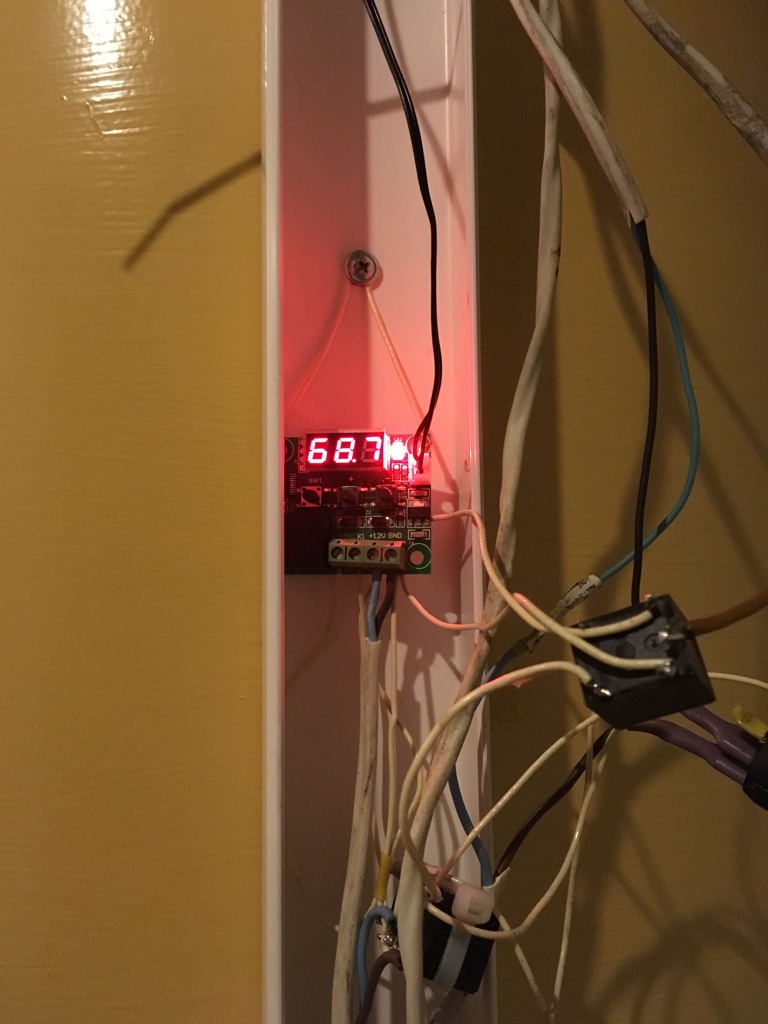

Термпературне реле (те що зверху) настроїв на 35градусів на включення забору тепла з бака- при меншій температурі води в зоні забору води на опалення реле включає газового котла.
Нижнє термореле настроєне на 95 градусів як аварійне при перегріві системи. І не залежно від температури в домі примусово відключає газового котла і включає розхід гарячої води з бака - для попередження перегріву системи ТТ-ТА.

Також поставив крапельне термореле (як на холодильниках і духовках) на димар - для того щоб циркуляційний насос між ТТ І ТА не ганяв воду коли в котлі закінчилось паливо. Тому що це вихолоджує вже нагріту воду в ТА поки не закриється клапан на котлі (щось близько 55градусів)




Надіслано із мого iPhone за допомогою Tapatalk



Виникла така проблема - навіть при вимкненому моторчику на баці, гаряча вода з баку йде в систему на гребінки. Думаю, що треба поставити електромагнітний клапан (соленоїд) - томущо перекриття крану якраз допомагає.

Порадьте, якщо знаєте, який бюджетний клапан на 32 взяти?


Надіслано із мого iPhone за допомогою Tapatalk



@o.neymark, зворотній клапан після насосу поставте.пружинний.



Дякую! Теж думав над таким варіантом. Але там місця майже нема.
Можна його поставити на обратку?


Надіслано із мого iPhone за допомогою Tapatalk



@o.neymark, викидаєте той полімерний кран,а ставите зворотній клапан + кран латунний 1"п.м.
--- добавлено: 11 жов 2016 у 09:27 ---
після насосу



Тільки так і ніяк більше?
Пробачте за впертість, але не розумію чому - всеодно ж в якому місці перервати циркуляцію


Надіслано із мого iPhone за допомогою Tapatalk



@o.neymark, спробуйте на зворотку.і з нами поділитесь досвідом.не ставив я на зворотку клапана.не експерементував.
