Сигналізатор руху

Тема у розділі 'Электрика и освещение', створена користувачем orex_, 7 чер 2011.

  1. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    Доброго :Hi:
    Почав по маленьку робити сигналізатор руху,
    [​IMG]
    хотів спитати. На виході ставим ключ з польовичка (нагрузка драйверок ).., але схема побудована так, що при приближенні обєкта вона спрацьовує, при відданенні виключається, мені потрібно щоб він при приближ. включався хвилин на 5 чи 10, а не зразу виключався. Що по рекомендуєте? Може просто електроліт на виході перед транзистором поцепити?

  2. pas

    pas Інженер

    Повідомлення:
    960
    Симпатії:
    838
    Адреса:
    Polissya 50° 35' 16,08" N, 27° 35' 52,64" E
    Re: Сигналізатор руху.

    для надійності пропоную зробити таймер


    Вкладення:

    • 01.gif
      Розмір файлу:
      11,3 КБ
      Переглядів:
      151
  3. Muton

    Muton Новачок

    Повідомлення:
    3.575
    Симпатії:
    1.161
    Адреса:
    Киев
    orex_,

    Попробуйте увеличить электролит С3 до 47... 220 мкф. Если задержки по времени не будет, то видимо потребуется таймер.

    Можно также поставить электролит большой емкости (4700 мкф) за резистором R3 (последовательно). По идее пока он накопит заряд и потечет ток к светодиоду - пройдет время...

  4. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    - Дякую, я трошки не правильно описав задачу для данного пристроя. Він має бути автоматичний, у вашій схемі нема джелела інф.черв. потока, треба буде окремо монтувати. По комутації .. він має вкл. нагрузку по 12v 1А. 1А - це макс завишений , реально буде 300-400мА.

    Muton, - дякую, буду пробувати.

  5. Voyutichi

    Voyutichi Модератор Команда форуму

    Повідомлення:
    15.711
    Симпатії:
    8.236
    Адреса:
    м. Самбір
    Відповідь: Re: Сигналізатор руху

    orex_, зроби тригер Шмідта, з тривалістю імпульсу на скільки тобі треба.
    Про тригер багато описано - найпростіший на двох транзисторах, можна на КМОП логіці зліпити.

    Добавлено через 2 минуты 42 секунды
    це не сигналізатор руху, а інфрачервоний локатор. Зовсім інше..

  6. pas

    pas Інженер

    Повідомлення:
    960
    Симпатії:
    838
    Адреса:
    Polissya 50° 35' 16,08" N, 27° 35' 52,64" E
    это фильтр питания, увеличение емкости ничего не даст
    генератор советую не трогать

    Добавлено через 40 минут 6 секунд
    мабуть це найслушніша порада на даний момент.
    Хочеться взнати куди планується встановити схемку?

  7. Muton

    Muton Новачок

    Повідомлення:
    3.575
    Симпатії:
    1.161
    Адреса:
    Киев
    Посмотрел - соглашусь.
    Триггер Шмидта думаю лучше поместить на выход схемы. Нагрузкой может стать микрореле.

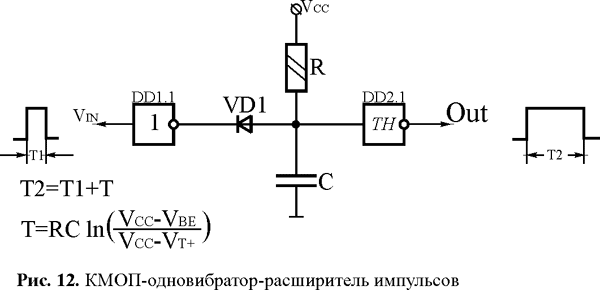

    С использованием триггера Шмитта можно строить простые удлинители импульсов. Схема одновибратора или ждущего мультивибратора, предназначенного для удлинения импульсов, показана на рис. 12. Положительный импульс, переключающий инвертор, вызывает появление на его выходе короткого отрицательного импульса, разряжающего конденсатор через диод D1. Это приводит к переключению триггера Шмитта в единичное состояние. Конденсатор должен быть достаточно малой емкости, чтобы за время действия короткого импульса выходной ток инвертора мог бы его полностью разрядить.

    где ?V=VDD для КМОП инвертора и ?T — длительность входного импульса. Для каждого входного импульса, длительностью короче 100 нс, конденсатор может быть исключен, и резистор большого номинала образует с входной емкостью КМОП-триггера Шмитта интегрирующую RC-цепочку. Далее, когда на входе инвертора устанавливается нулевой потенциал, блокирующий диод предотвращает заряд конденсатора выходным током инвертора, и заряд происходит уже через подтягивающий резистор. Когда входное напряжение триггера Шмитта достигнет верхнего порога VT+, триггер переключится в нулевое состояние спустя некоторое время после завершения входного отрицательного импульса. Таким образом, достигается увеличение длительности импульсов.
    [​IMG]
    [​IMG]

    1 людині також подобається це.
  8. Мирослав

    Мирослав Заслужений майстер

    Повідомлення:
    4.160
    Симпатії:
    4.202
    Адреса:
    м. Ужгород
    Re: Відповідь: Re: Сигналізатор руху

    Вибачте, помиляєтесь. Це якраз є сигналізатор руху. Те. що творить orex_, продають в електромагазингах для управління лампами освітлення - пасивний інфрачервоний датчик руху+реле затримки вимкнення+ силове реле вмикання джерела освітлення. Як правило, регулюється чутливість інфрачервого сенсора і час роботи реле вмикання нагрузки, силова частина - реле або симістор. Ціна питання в минулому році була від 35 грн. Десь є щось по цій темі (доводилось повозитися), якщо знайду - викладу.

    1 людині також подобається це.
  9. Voyutichi

    Voyutichi Модератор Команда форуму

    Повідомлення:
    15.711
    Симпатії:
    8.236
    Адреса:
    м. Самбір
    Відповідь: Re: Відповідь: Re: Сигналізатор руху

    хм.. приймач налаштований на оптичні імпульси частотою 36 кГц, шпаруватість (скважність) 2, довжина хвилі 950 nm. Коли на освітити приймач таким сигналом (мінімум 14 імпульсів), на виході з'явиться лог.1
    Ось і все, де тут датчик руху?. Чи рухається об'єкт, чи ні - якщо на датчик попадає оптичний сигнал - він видає лог.1.
    А те, що продають в магазинах як датчики руху - працюють трохи за іншим принципом, вони реагують саме на рух, а не на близькість об'єкту.


    Вкладення:

    1 людині також подобається це.
  10. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    - не зовсім зрозуміло як трігер шмідта може справитися з поставленою задачею.

    - тут зрозуміла ідея, але я думав ,що можна використати просто ключ на транзисторі.

    -дякую, чикаю, по ціні в нас такий пристрій коштує 70грн, пока нема бажання віддати ці кошти, перш за все раз спробую сам зробити, тим більше є з ким консультуватися beer.

    - я ще цю не запустив (шукаю прийомник) але вже потрібно 2шт. 1-буде використовуватися без змін так як є, зявилася людина апарат праює (кладовка- зайшов ..забрав... вийшов), людини нема зразу вим.
    2- це управління цим свд : [​IMG]\
    При підході людини до степеньок з верху чи знизу (схема дозволяє дублювати інфр. прий. та перед.установити з верху , та знизу) але тут уже повинна тримати нагрузку(драйвер з свд) 2-5 хв. + добавився ще один нюанс це то шо вона має працювати починаючи з сутінків (получаєься її буде комутувати простенька схема на фоторезисторі). Пока по троху паяю, чесно кажучи їдей де можна використати дома подібний прийстрій вже уйма.
