220V + світодіод

Тема у розділі 'Электрика и освещение', створена користувачем orex_, 4 чер 2011.

  1. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    Доброго.
    Нині був зроблений "драйверок" живлення свд від напруни 220в.
    - на даний момент підключено 20свд (2х10 послідовно) , ток на 1 цепочку з 10 свд до 16мА, по напрузі ця схема повинна працювати від 86 до 264в, при цьому тримати "вихід " в порядку. Пару фоток :[​IMG]
    [​IMG]
    [​IMG]

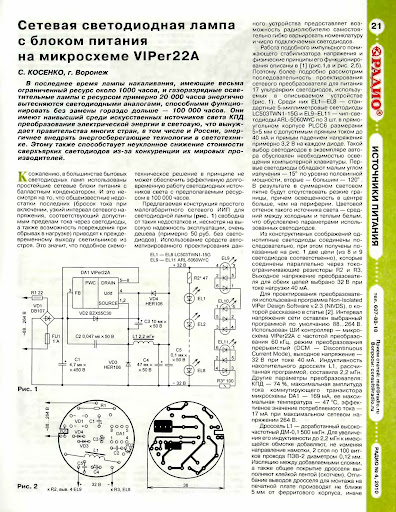

    Схема використана з РАДІО 2010 №4, ст21.

  2. аматор1

    аматор1 -

    Повідомлення:
    1.873
    Симпатії:
    477
    Адреса:
    страна по имени БОЛЬШАЯ ОП-ПА!
    orex_, ввод провода в резеточный блок и подключение драйвера - ЖЕСТЬ!

  3. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    - можливо ви праві ризик не оправданий:-[ , але якшо вмикати по черзі проводки то є більший контроль під час вмикання, чим була-б установлена вилка....

  4. аматор1

    аматор1 -

    Повідомлення:
    1.873
    Симпатії:
    477
    Адреса:
    страна по имени БОЛЬШАЯ ОП-ПА!
    я имел ввиду нарушение изоляции ПВСа, замотаного изолентой!

    вас никогда не "стукало"? Ощущения - даст иш фантастишь! ТБ на первом месте. Жисть то одна, не дай бог, кому светить то потом...

    1 людині також подобається це.
  5. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    - зрозуміло, в тому місці де намотана ізолента то тільки зовнішній шар, ізоляція на "жилках" ціла, а напотав по верху шоб не "тріскала" зовнішня ізоляція.

    - з цим я знакомий :-[

  6. Muton

    Muton Новачок

    Повідомлення:
    3.575
    Симпатії:
    1.161
    Адреса:
    Киев
    Ничё! Нормально для испытательной модели! :)


    orex_, а схемку и перечень деталей не выложите?

  7. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    - детальок не багато. (правда не погано було-б магазин мати під боком :-[) Я купряв мікросх., стабілітрон та дросель. Остальне рив в закромах.
    [​IMG]

  8. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    Доброго :Hi:.
    Виникла потреба підключити 10 свд (5шт 5мм, 5 шт10мм) для підсвітки щитка від 220v.
    Використана провірене схемка. Для "підгонки" параметрів було добавлено по резисторику 0,125вт, 12Ом, в результаті на цепочку з 5СВД 5мм ток 12мА (по даташиту 20мА макс), на 5СВД 10мм 60мА (по даташиту 80).
    [​IMG]
    [​IMG]
    Є питання , як можна відполірувати отвір в "орслові" (пробував вухочистку + паста гоя , на сверло намотував тряпочку з паста гоя , не получається )
    [​IMG]

  9. orex_

    orex_ Заслужений майстер

    Повідомлення:
    2.970
    Симпатії:
    713
    Адреса:
    Рахів
    Роботу завершено, орскло не получилося відполірувати в нутрі, тому СВД були установлені під козирком.
    [​IMG]
    [​IMG]
