Эмуль для посудомойки Бош

Тема у розділі 'Микроконтроллерная техника', створена користувачем softm, 5 лип 2016.

  1. softm

    softm Майстер

    Повідомлення:
    143
    Симпатії:
    45
    Адреса:
    Львов
    накрылась одна функция в ПММ, перестал крутиться мотор направления струи, плохо мылось. Сделал эмуль на "ардуине".

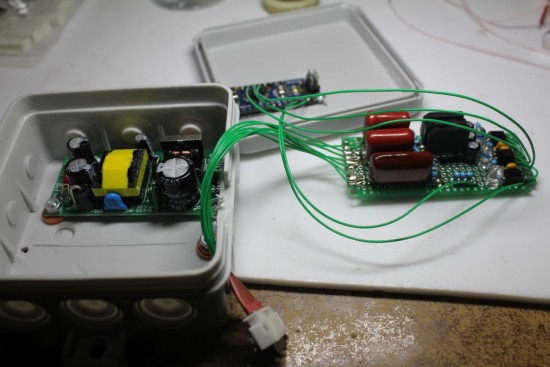

    [​IMG]

    Опишу вкратце. Входные каналы - выпрямители, с нагрузкой в виде оптопары. Выход оптопары идет на ардуину. Каналы включил наобум, в нагревателю, там пара выводов была. К обоим включил и увидел, что сигнал стабильно появляется при нагреве на одном из них.

    Как исполнительное - сделал твердотельное реле на симисторе и имс 1005, схему второй раз использую, надежная:
    http://publikz.com/wp-content/uploads/2016/06/bosch_dishwasher_override-001-001-550x367.jpg

    Работает отлично, программа там простейшая, но требовала отладки. Конечные тайминги - нагрев 30 секунд, вращение 0.5 секунды.

    Работает без сбоев. Включено постоянно. Стоит сторожевой таймер, защищает от сбоев.

    ПС. Вынужден был это сделать ибо МУ новый 3100 стоил, через мутную схему какую-то. Сервис-центр Бош помочь схемой, или продажей - МУ отказался.

    Вот тут подробней.
