Совместное подключение газового котла, ТТК и ТА

Замість гідрострілки ставити трьохходовики з регулюванням, щоб окремо можна було виставляти пропорційність розподілу теплоносія в "теплу підлогу" і на батареї. Окремі насоси в цих контурах будуть не потрібні. Ставиться один насос перед розподіленням потоків з регулюванням від того ж кімнатного термостату.
--- добавлено: 20 лис 2015 у 11:18 ---

...А якщо потрібно топити тільки ГК, то не вийде так, що через той байпас-гідрострілку теплоносій буде не продавлюватись до батарей та ТП? Не краще цей елемент змонтувати в проміжку по схемі трохи вище вектору В, перед трьохходовиком? Або ту "гідрострілку" зробити відключаємою, тобто поставити кран. Щоб коли користувачу потрібно топити тільки ГК, то не йшло тепло в ТА і просто по "малому колу". Бо вийде так, що на газовому виставили, наприклад, 50град він за хвилину через гідрострілку нагнав цю температуру і виключився, а батареї холодні.



Логічна схема. Питання. Автоматика ТПК має підключення до кімнатного термостату. Де він в схемі у Вас встановлений і чим буде керувати? Уточніть, будь-ласка.



Збоку від технологічної схеми є схема комутацій, де видно чим керує кімнатний термостат.
Спочатку я розраховував кімнатним термостатом регулювати подачу теплоносія по батареям, але зараз (враховуючи аргументацію Энки про коливання), к. термостат буде лише регулювати роботу ГК та роботу ТПК у випадку коли ТА повністю завантажена, ТПК ще на повній потужності, а відбір тепла на будинок незначний. Поки-що лише таке застосування (він вже повністю змонтований, лінія проведена - шкода тепер все викидувати). Хотілося б ширшого його застосування, але нема поки-що ідей.
--- добавлено: 20 лис 2015 у 12:24 ---

Постараюся більш детально зобразити на вихідні.
Зараз виставляю останні правки -
1.РБ вирішив всеж-таки монтувати біля ТПК, бо ТА ніколи не буде працювати окремо без нього, а в цьому випадку ИМХО надійніше буде тут.
2. Подачу теплоносія з ТА на навантаження подати з колектора ТПК-ТА, бо ТПК хочу монтувати в ближньому часі, а ТА ще не зварена до кінця - а економити газ та грітися треба вже.
3.Введено балансировочний клапан для ситуаціїї коли циркуляція ТП та радіаторів перекрита.
Хотів би почути рекомендації
- який балансировочний краще застосувати?
-який змішуючий клапан підійде, і чи можна йому якусь автоматику підібрати. А може просто використати термостатичний клапан HERZ 1776140 та головку з накладним датчиком 1742100



А що "контрабандний" якось по іншому працює? Чи може Ви представник монопольного офіційного постачальника ціх котлів?



Мануала на ГК не маю, подивлюся може на самому насосі щось пише.
ГК до тепер працював без кімнатного термостата.



По електросхемі зрозумів. Спочатку був не звернув уваги. А РБ і "Подпитка" я б замінив місцями (сподіваюсь, така переробка технічно не потребує великої роботи). Поясню чому, насос в байпасі на виході дасть десь на 0,2-0,4 бари більше тиск ніж на проміжку між байпасом і ТА (собі я саме так зробив) і при включенні-виключенні насосу не буде сильних поштовхів по груші (надовше років хватить). А при природній циркуляції "накопичувачем" тиску буде ТА, а не ТПК, тому само йому потрібен буде скид тиску.
--- добавлено: 20 лис 2015 у 12:53 ---

Я не хочу Вас образити, але такі пости пишу не я. А мануали можна в інтернеті знайти на що хочеш, хоч на 30-річні. Перекладач допоможе перекласти термін.

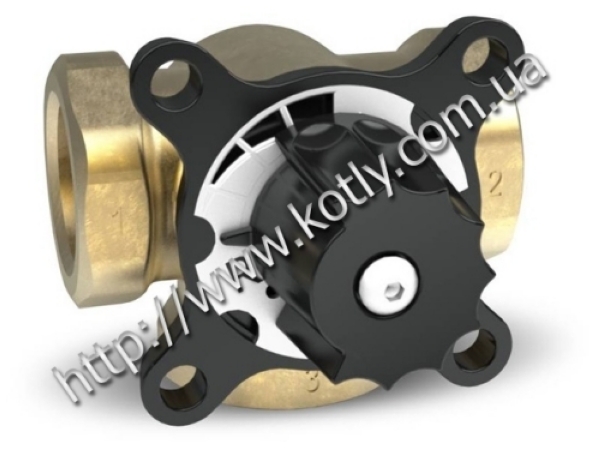

Я собі такий встановив
Згодом докуплю для нього сервопривід.
--- добавлено: 20 лис 2015 у 13:08 ---

Тексту дуже багато і всілякої (не завжди зрозумілої) термінології. Тож книжки мабудь Ви пишите.
...Хоча й розумні і кваліфіковані рекомендації даєте.



Якраз доступно і термінологія доступна також.
А за інші поради по РБ дякую. Перерахую його обєм ще раз. В плані використовувати два пусті балони з-під пропану (поки-що), на промислові ще треба заробити трохи.
--- добавлено: 20 лис 2015 у 13:28 ---

Я за це читав вже, але тут є приклади включень АТМОСА та ОРОР.
Буду включати біля ТА...
