Підключення ТПК з ТА до існуючої променевої СО з ГК

Тема у розділі 'Отопление и горячее водоснабжение - общие вопросы', створена користувачем NikIN, 1 лис 2015.

  1. NikIN

    NikIN Бригадир

    Повідомлення:
    571
    Симпатії:
    171
    Потрібна термінова порада, як краще підключити твердопаливний котел з теплоакамулятором (між ними Ладдомат 21-60)? На виході з ТА є трьохходовик, насос і клапан-хлопушка. СО скрізь закрита. Автоматика може керувати двома контурами окремо. Є вже існуюча променева система де гребінки стоять відразу під газовим двохконтурним котлом.

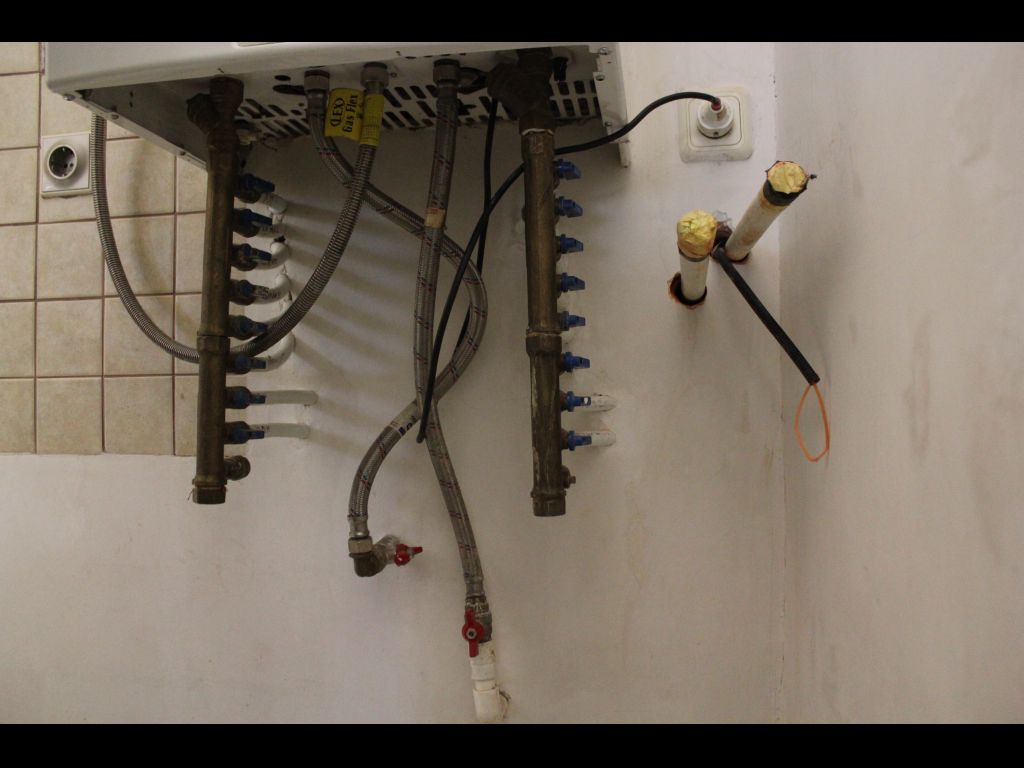

    [​IMG]

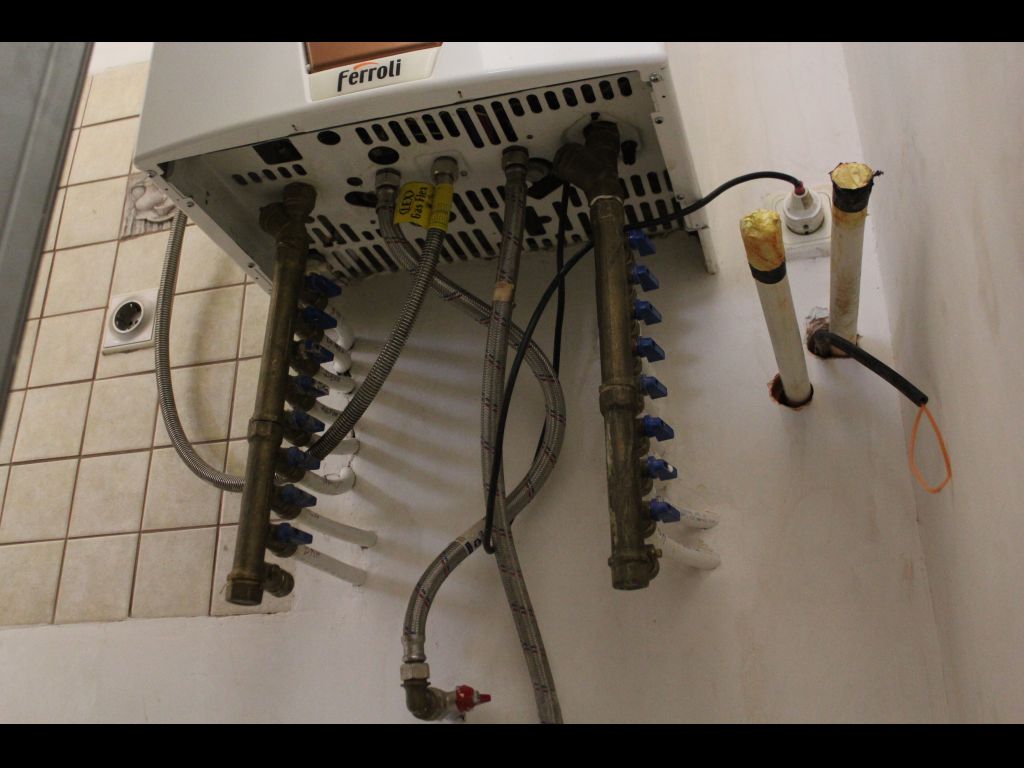

    [​IMG]

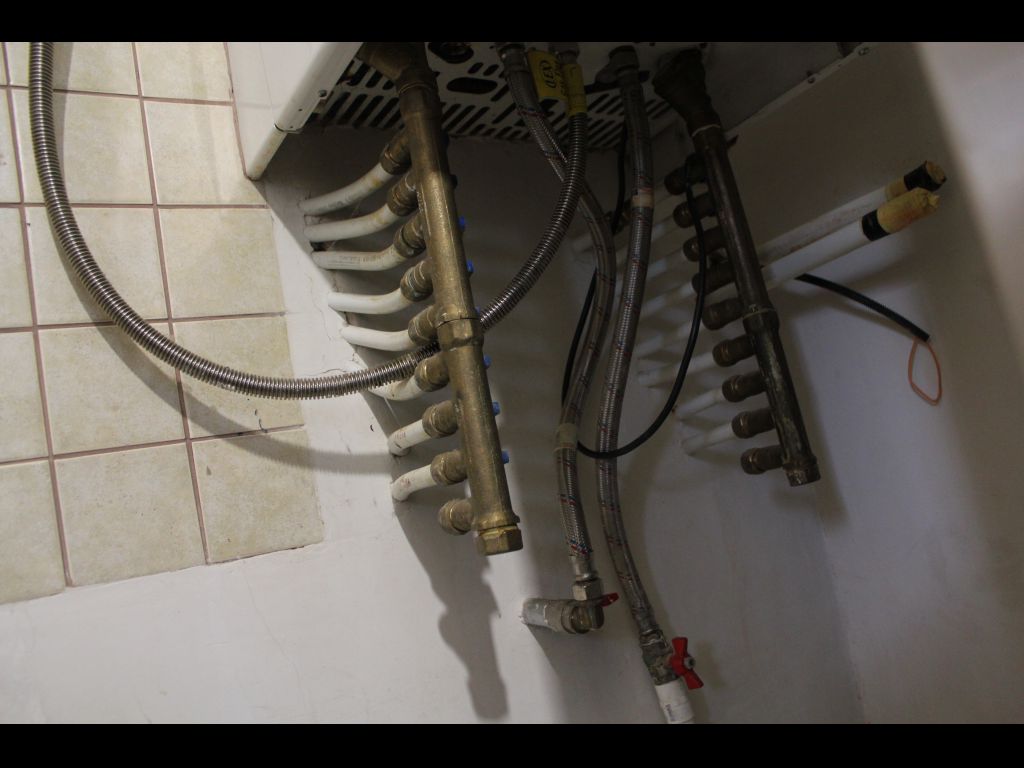

    [​IMG]

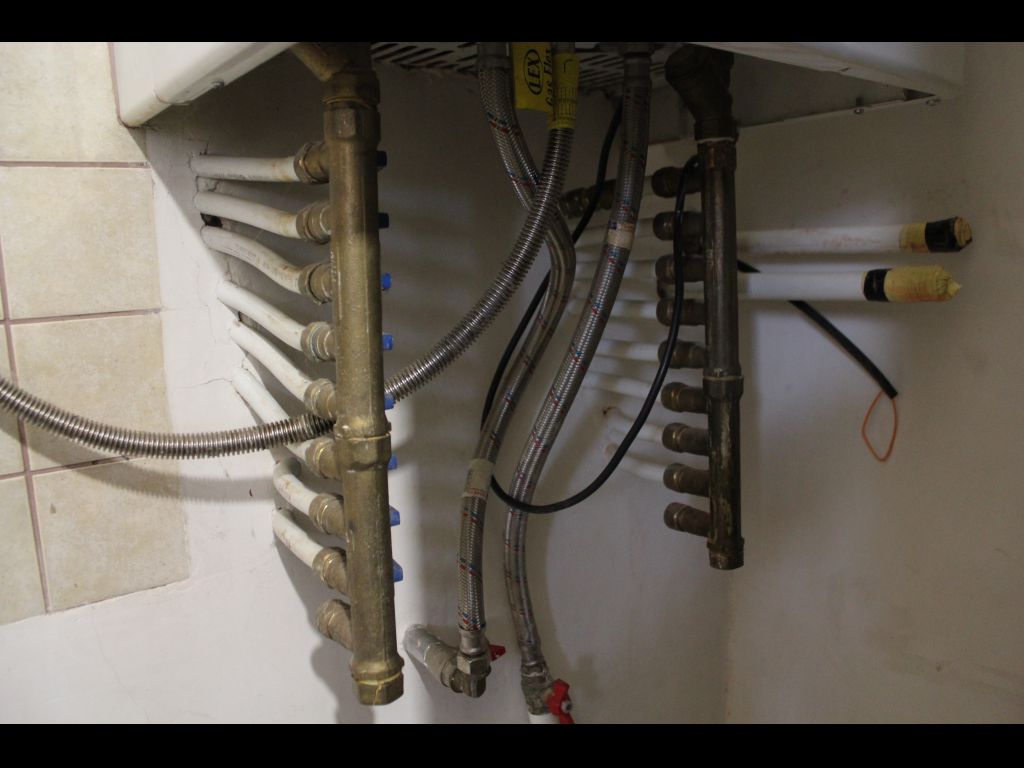

    [​IMG]

    Ліва гребінка, то вихід з ГК на батареї. Справа від ГК труби, які входять з котельні на підключення. Суть питання, як підключитись так, щоб можна було окремо користуватись газовим котлом не нагріваючи ТА і, навпаки, як топити дровами і не прокачувати через газовий котел? При цьому щоб з газового міг незалежно працювати контур ГВЗ. Є думка (незнаю, можливо, хибна), подачу з ТА на батареї знизу, замість фільтра (вже стоять біля ТПК) в цій гребінці поставити зворотній клапан. З правої гребінки заживити між гребінкою і ГК (фільтр теж викінути). При цьому є "бажання фікс", щоб зробити якийсь байпас з краном так щоб, якщо взимку сімЄю уїзжаєш з дому на кілька днів в котельні не розморозити контур дровяного котла. Тобто виставити ГК на якийсь мінімум відкрити/закрити якісь крани і злегка теплий теплоносій ганяти не тільки по хаті, але й через котельню для підримки плюсової температури теплоносія.
    Потрібна термінова допомога порадою професіоналів-монтажників систем опалення. Холода вже настали, а робота зупинилась на цій проблемі.

    Останнє редагування модератором: 2 лис 2015
  2. Іван 55555

    Іван 55555 Заслужений майстер

    Повідомлення:
    2.013
    Симпатії:
    819
    Адреса:
    калуш
    подачу від ТА підключаєм до лівоі гребінки(подача від котла)замість фільтра(який встановлений не правильно,проти xоду теплоносія)ставите зворотній клапан.Газовий котел має бачити температуру ТА і виключати свій циркуляційний насос,коли працює твердопаливний,і відповідно коли ТТ не працює,насос ТТ виключається,а газового включається.треба дивитись в мануал газ котла,як викл.цирк.насос.можливо там по замовчуванні так є.зворотку до низу колектора зворотки.при роботі газ котла,частина теплоносія таки заскакуватиме в ТА.паразитноі циркуляціі не уникнути.
    --- добавлено: 2 лис 2015 у 10:33 ---
    якщо не заставити цирк.насос ГК не качати,ви отримаєте ще один підміс зворотки в подачу.тобто ще понизите температуру.

    Останнє редагування модератором: 10 лис 2015
    NikIN подобається це.
  3. Hootora

    Hootora Стажер

    Повідомлення:
    22
    Симпатії:
    8
    Адреса:
    Днепр
    Мужики я думаю так


    Вкладення:

    • 00.jpg
      Розмір файлу:
      19,6 КБ
      Переглядів:
      16
  4. NikIN

    NikIN Бригадир

    Повідомлення:
    571
    Симпатії:
    171

    Зворотній клапан який має бути? З пружинкою вважаю не продавиться насосом ГК, або буде давати сильний опір подачі. Різьба на гребінці 3/4".
    Мануали в PDF десь я колись знаходив. Знайду викладу в темі. Не зрозуміло мені, як заставити газовий котел бачити температуру в ТА? В ГК є функція зима\літо на яку я сподіваюсь. Тобто, коли я топлю ТПК я включаю режим літо (працює тільки ГВЗ в газовому). Але як поступити, щоб коли топиться хата газовим котлом теплоносій йшов в батареї, а не в теплоакамулятор? Трьохходовий клапан на виході з ТА такий
    veXve 3-х клапан 1 1/4" Kvs 15 латунь

    Але поки що без сервоприводу (на нього поки що не передбачені кошти).
    Автоматика в ТПК KG Elektronics CS-19 має два датчики температури для управління двома насосами окремо і розЄм на кімнатний термостат. Я хочу в цьому контроллері один контур задіяти на Ладдомат другий (він має бути тіпа для ГВЗ) задіяти для управління насосом на виході з ТА. Як можна функцію кімнатного термостату сюди приспособити?

    П.с. Вибачаюсь, що шрифти "скачуть", щось або з моїм компом, або інша технічна неполадка.

    Останнє редагування модератором: 11 лис 2015
  5. Іван 55555

    Іван 55555 Заслужений майстер

    Повідомлення:
    2.013
    Симпатії:
    819
    Адреса:
    калуш
    після насосу,який стоіть після триxодового ставите зворотній клапан.на фото він xомутом прикритий.
    --- добавлено: 3 лис 2015 у 10:34 ---
    є зворотні клапани з досить легким xодом штока.такі шукайте.насос продавить Ваш клапан:)
    --- добавлено: 3 лис 2015 у 10:36 ---
    в газ котлі є виxід під кімнатний термостат,під"єднати до релюшки яка буде стояти зверxу ТА і виставити температуру,при якій ви б xотіли щоб вкл.газ котел.релюшка просто б замикала і розмикала контакти як кімнатний термостат.220В на релюшку не подавати:facepalm:


    Вкладення:

    Останнє редагування модератором: 11 лис 2015
  6. NikIN

    NikIN Бригадир

    Повідомлення:
    571
    Симпатії:
    171
    Але ж він допоможе коли система працює від ГК, а коли топиться дровами, то циркуляція піде як по гребінці в батареї, так і в газовий котел...
    --- добавлено: 3 лис 2015 у 10:45 ---
    В газовому котлі пошукаю розЄм (знаружі нічого не видно). А яку релюшку треба поставити (будьласка, детальніше) і куди саме. Зверху в мене в ТА подача на нього з ТПК і група безпеки.

    Останнє редагування модератором: 11 лис 2015
  7. Іван 55555

    Іван 55555 Заслужений майстер

    Повідомлення:
    2.013
    Симпатії:
    819
    Адреса:
    калуш
    кімнатний термостат ніяк не приспособлюйте.ви будете виводити котел в режим тління,а це не добре.тим більше є ТА.наскільки знаю,датчик ГВС працює по різниці температури,і включить насос,якщо температура першого датчика(опалення) буде меншою від температури на другому датчику(гвс).і так перший датчик ви ставите на подачу котла,щоб при певній темп.автоматика запустила ладомат,і поки котел горить все ок.і от він потуx,у Вас заряжена ємність,температура на котлі падає,автоматика вимикає ладомат і температура стає нижчою від температури подачі в систему і вам виключить насос.блін.во написав.надіюсь зрозумієте.не майстер я по написанні .
    --- добавлено: 3 лис 2015 у 10:50 ---
    ось на ТА два термостат.один дає команду бойлеру непрямого нагріву,інший для газ котла.
    --- добавлено: 3 лис 2015 у 10:54 ---
    http://eurounica.com/s-Termostat_pogruzhnoj__TC2_Afriso-7-77-880-1
    ось як варіант.є і дешевші.є погружні - з гільзою,є такі що до труби кріпляться і корпусом міряють температуру.
    --- добавлено: 3 лис 2015 у 10:55 ---
    перед газ котлом,замість фільтра на лівій гребінці,ще один зворотній клапан


    Вкладення:

    Останнє редагування модератором: 11 лис 2015
  8. NikIN

    NikIN Бригадир

    Повідомлення:
    571
    Симпатії:
    171
    Перепрошую, якого саме котла? ТПК? Тобто вниз між Ладоматом і піролізником чи на вихід з котла на відрізок до ТА?
    А датчик для ГВЗ в автоматиці можна буде ставити для іншого насосу, який качає з теплоакамулятора на гребінки? І куди саме, на вихід з ТА до гребінок (за трьохходовиком і насосом чи перед)? Чи може на зворотку з батарей, перед входом в ТА?

    В мене ТА саморобний, поки що без різноманітних "причуд".

    На всяк випадок я разом з трубами подачі і зворотки завів кишку, в яку можна буде просунути провід, можливо з якоїсь з гребінок брати зняття показань?
    Про клапан я зрозумів між газовим і гребінкою (на виході з ГК, гаряча гребінка), а от як буде ганяти теплоносій сам газовий котел? Куди поставити другий клапан щоб твердопаливний контур не став ще однією гілкою системи опалення? Причому, щоб можна було останнє якось регулювати, інколи взимку треба уїхати на кілька днів, а розморозити в котельні нічого не хотілося б.
    Знайшов мануал по газовому котлу... Не виходить викласти...
    --- добавлено: 3 лис 2015 у 19:19 ---
    Мануал по газовому котлу в PDF важить біля 4 Мб, тому викладу трохи згодом.
    Мануал по автоматиці для ТПК трохи легший
    --- добавлено: 3 лис 2015 у 19:23 ---
    Зрозумів! Це до мого питання в попередньому пості.
    --- добавлено: 3 лис 2015 у 19:29 ---
    Знайшов його на сайті http://ferroli.ua/ua/catalog/heat/wall/1227/. І там же інструкція http://ferroli.ua/files/materials/1227/New_Elite_60_C24_Manuali_d_istruzione_UKR.pdf
    Як виключати насос, коли треба в ГК?


    Вкладення:

    • cs19ru.pdf
      Розмір файлу:
      25,2 КБ
      Переглядів:
      5
    Останнє редагування модератором: 11 лис 2015
  9. Іван 55555

    Іван 55555 Заслужений майстер

    Повідомлення:
    2.013
    Симпатії:
    819
    Адреса:
    калуш
    ви можете спробувати підключити насос з ТА до клеми бойлера на Т.П котлі.та невідомо,як себе поведе автоматика,коли котел вийде в режим загас,або в ньому впаде температура,а в ТА ще буде тепло.

  10. NikIN

    NikIN Бригадир

    Повідомлення:
    571
    Симпатії:
    171
    Отож, і в цьому моменті хочу розібратись теж.=) Бо для маніпуляцій з зливанням та закачуванням води трохи вже проблемно. Закачувать планується з вуличного водопровіду, який вже на зиму злитий і продутий. Хочиться якось з першого разу закачати і щоб принаймні до весни не підкачувати. З хати теж трохи проблемно задіяти (треба принаймні шланга метрів 15 купувати) :) і хату вихоладжувати поки 1,5 тони води закачає, а це в мене десь годину вийде.
