    Виставляю для участі в конкурсі свою роботу по будівництву тераси біля житлового будинку. Тераса вийшла оптимальна і практична. Є багато деталей в її побудові, і в громади будуть виникати питання, на які я з задоволенням відповім.
    Історія почалась давно ще з проекту будинку де передбачив можливість прибудови тераси, проте відразу її не зробив і вже значно пізніше здійснив свій задум. Треба було "зварити" в голові концепцію і технологію будівництва, вирішити ряд інженерних рішень та оптимізувати капіталовкладення.
    Постановка задачі була наступна: треба терасу і треба льох, бо підвалу в будинку не передбачено. Виділяти кусок землі на ділянці окремо під льох та й ще викроїти площу для тераси мені здалось нерозумним. Вирішив поєднати терасу і льох-підвал під нею. І все получилось!
    [​IMG]

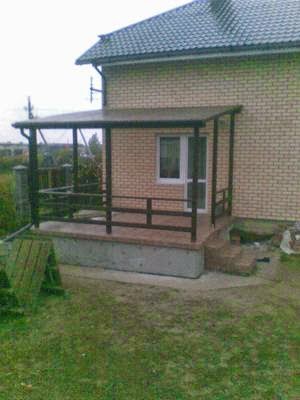

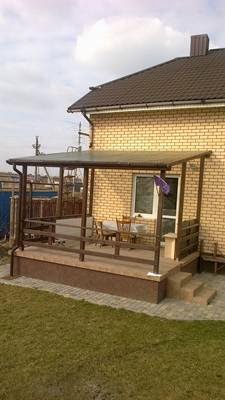

    Це тераса а під нею підвал.

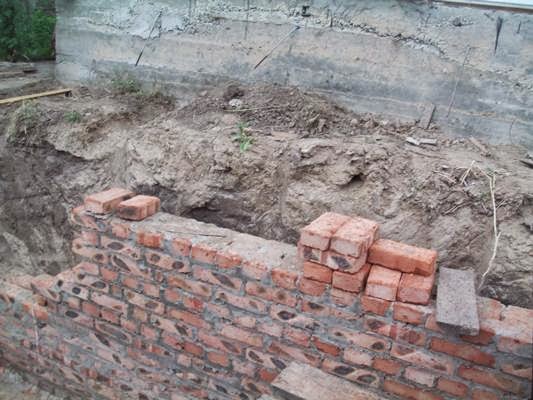

    Будинок був збудований раніше і копати котлован - оголяти фундамент було дуже ризиковано. Провів консультацію з інженерами-проектантами і прийняв рішення про риття котловану за 1 м від фундаменту зі спорудженням опорної стіни паралельно фундаменту.
    [​IMG] [​IMG]
    З цоколя існуючого будинку завчасно(під час заливки фундамента були виведені 4 штирі арматури - для майбутньої привязки тераси до будинку. Усім відома проблема, коли різні добудови до будинків з часом, після просадки грунту, дають тріщину в місці дотику. Ці випущені арматурини, дадуть можливість багатотонну конструкцію тераси "привязати" до основної будівлі.
    Далі був залитий незалежний армований фундаментний пояс на глибині 2,5м від рівня землі.
    [​IMG]

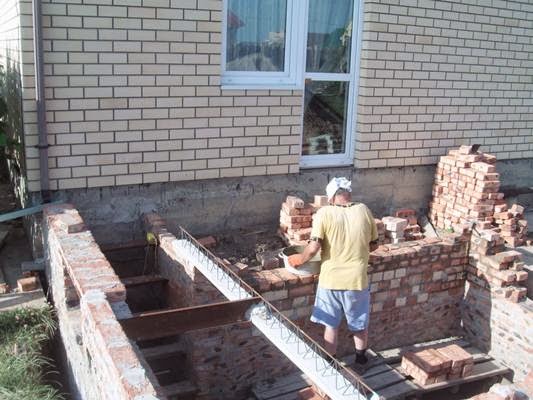

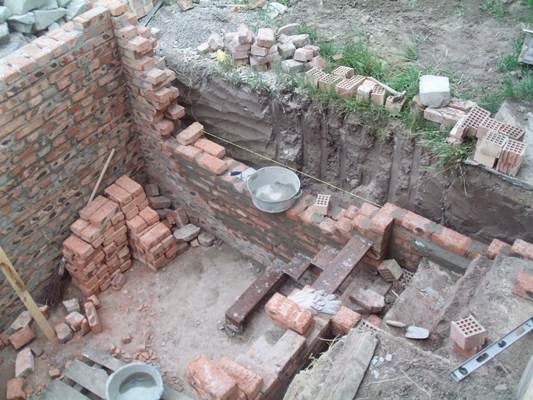

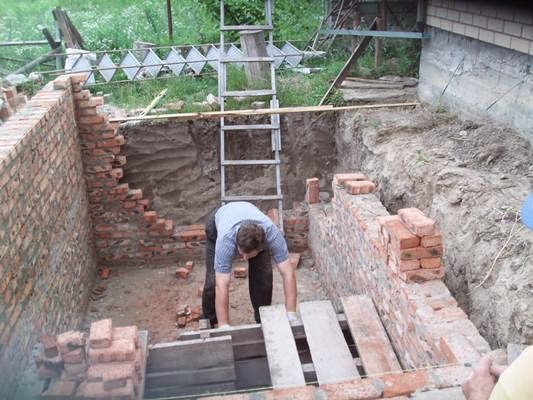

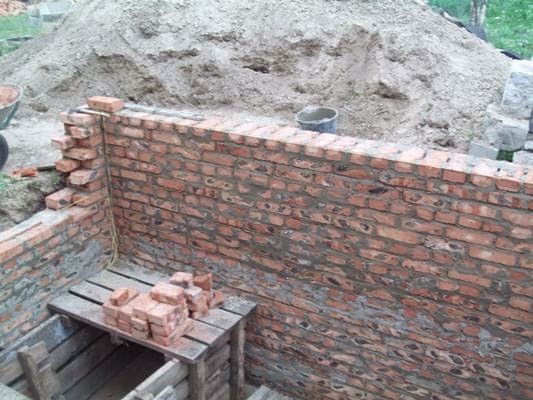

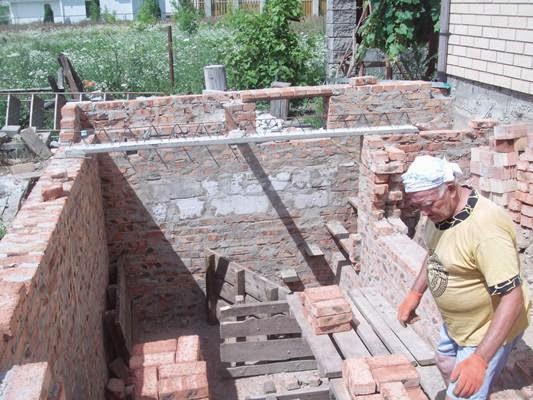

    Почалась кладка стін підвалу.
    [​IMG] [​IMG] [​IMG] [​IMG]
    Відразу збоку при будівництві в стіну вмуровувались сходинки - з металевого 20 см П-профілю
    Вивели стіни підвалу на рівень, розрахований для перекриття+утеплення+плитка. З розрахунком щоб рівень тераси був однаковим з рівнем підлоги в суміжній кімнаті будинку.

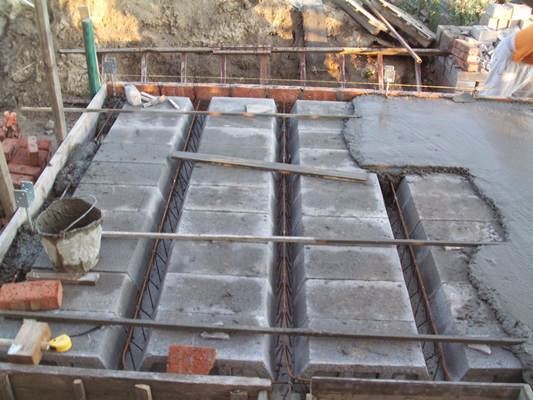

    Постало питання чим перекрити підвал???? Плитами перекриття (розмір 4х4 м) ? Кран з вантажівкою - не проїдуть не задній двір подвіря... Заливати моноліт???? Довго, багато роботи і часу потрачу (з будівельників - тільки я після роботи та тесть). Вирішив використати нові технології. Знайшов і замовив перекриття системи "Теріва" - пустотні керамзитобетонні блоки з несучими балками. По ціні вийшло на 15-20 % дорожче ніж самому калапуцяти бетон для моноліта, при цьому не надривати спину і пупа. Вивівши "0" почалась гра в конструктор!!!
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

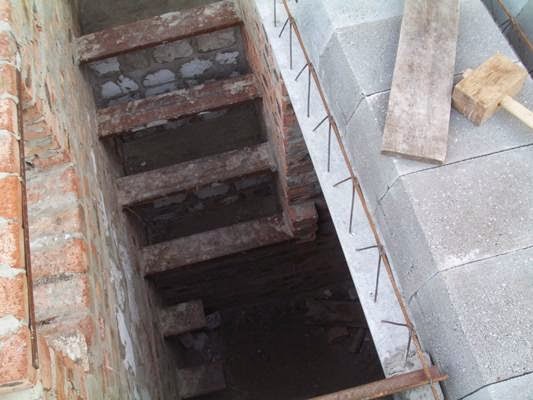

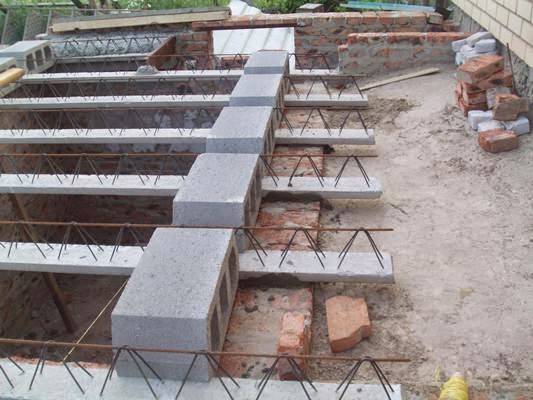

    на цьому фото - виведені штирі-арматура для привязки сходів з тераси.
    [​IMG]
    [​IMG]

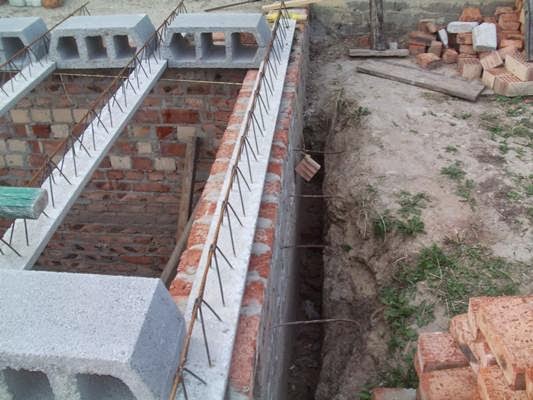

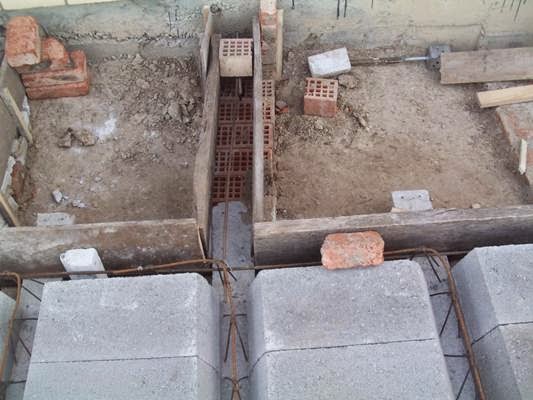

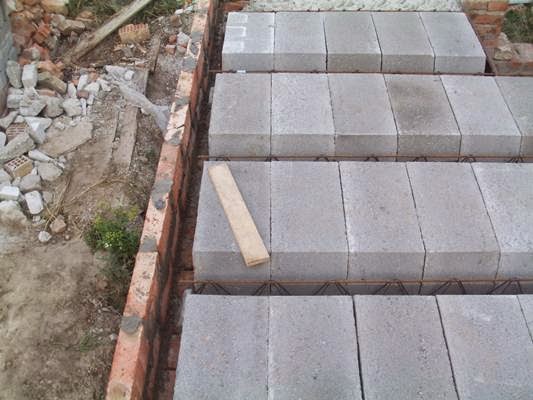

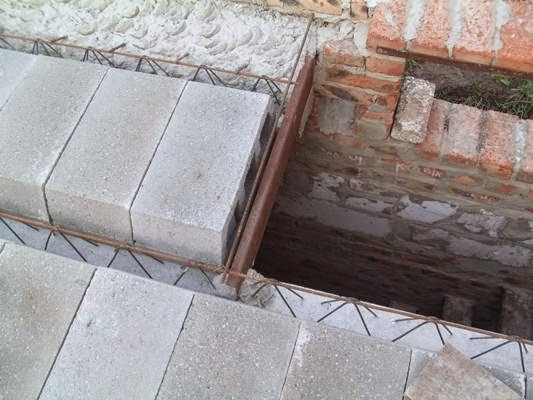

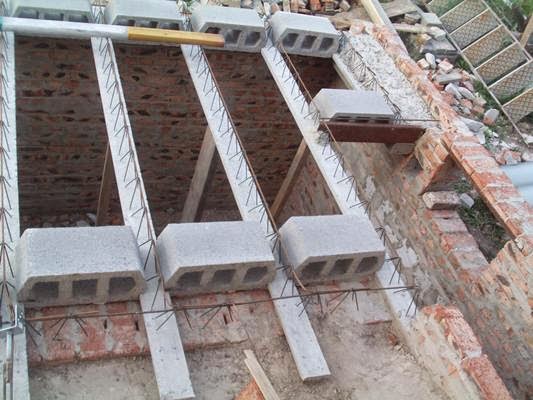

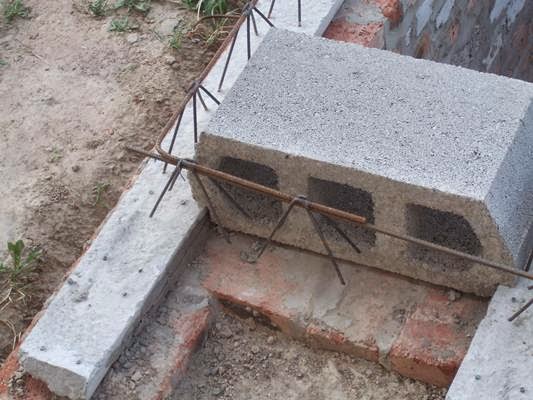

    поворот арматури. Блоки ставив тільки над підвалом. Для цьоготреба було добре порахувати їх кількість. Розмір самих несучих балок замовляв з наявного у виробника ряду стандартних, найбільш приближених до необхідного розміру.
    [​IMG]
    Але як завжди, прорахунок на кілька сантиметрів вимусив робити консольну бетонну балку для кріплення перекриття в створ ляді ( майбутніх дверей).
    [​IMG]
    зі сторони протилежної будинку, торець конструкції закривався цеглою.
    [​IMG]

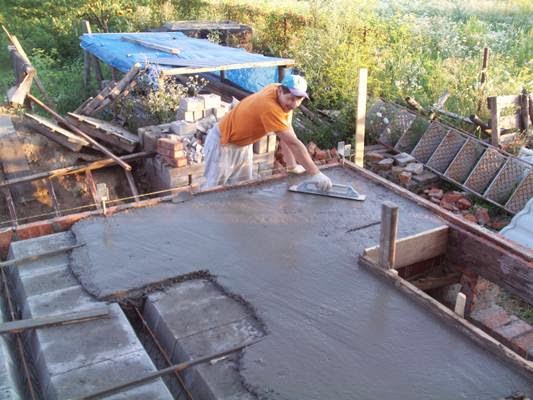

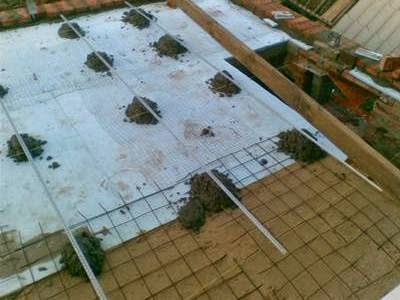

    зі сторони будинку, робив опалубку для заливання чорнової бетонної стяжки.
    [​IMG]

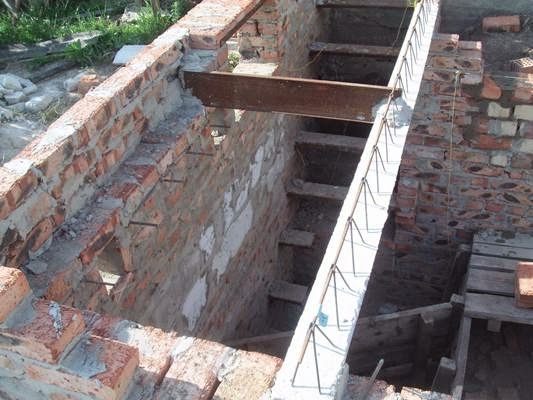

    А ось і привязка конструкції до остовного фундаменту будинку - теж опалубка з арматурою на розтяжку де буде залита бетонна балка (три).
    [​IMG]
    далі буде

    Sergey_M, Odissey та andrij64 подобається це.
  2. ostapus

    ostapus Бригадир

    Повідомлення:
    141
    Симпатії:
    239
    Адреса:
    Луцьк
    над входом в підвал, до речі, там ще й віконечко передбачив.

    [​IMG]

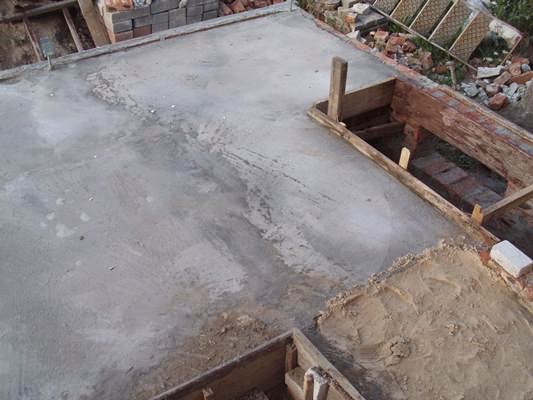

    заливка:

    [​IMG]

    [​IMG]

    звертаю увагу що на цьому етапі було виставлено закладні по кутках та по периметру для майбутнього кріплення деревяних стовпів-опор.

    [​IMG]

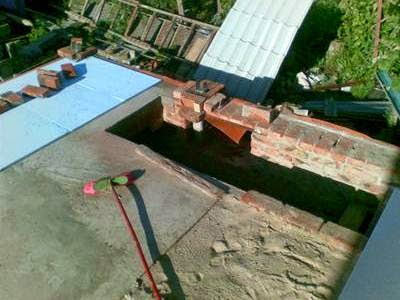

    ділянки біля будинку були засипані піском та щільно утрамбовані.

    [​IMG]

    закладний "стакан" - 5 штук по периметру.

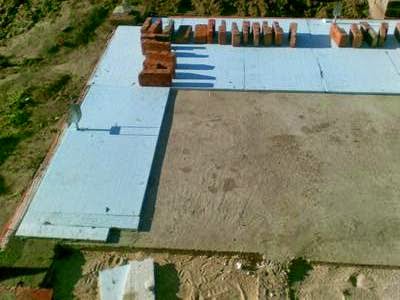

    Почалось утеплення пінополістирольними плитами

    [​IMG]

    [​IMG]

    [​IMG]

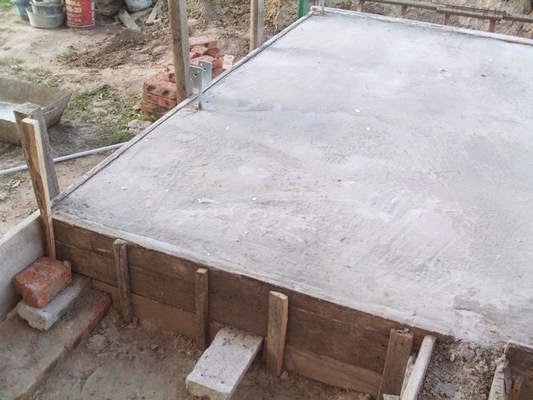

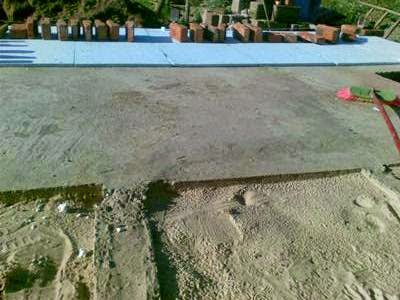

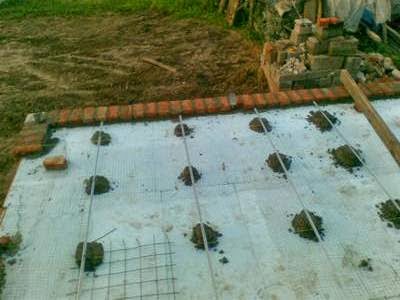

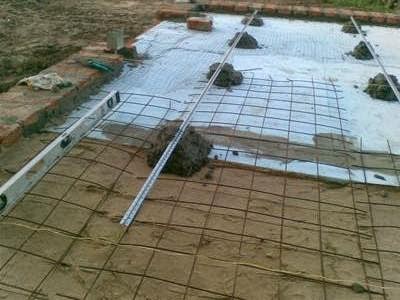

    І далі заливка чистової стяжки з невеликим армуванням.

    [​IMG]

    [​IMG]

    [​IMG]

    по периметру викладений цеглою "козирьйок" - карніз для недопущення зализування води чи талого снігу по стінках тераси.

    Останнє редагування модератором: 6 бер 2015
    Авега, Odissey, Shpak та ще 1-му подобається це.
  3. Jonic

    Jonic Заслужений майстер

    Повідомлення:
    3.680
    Симпатії:
    3.426
    Смотрел, смотрел, да так я и не понял принцип армирования перекрытия(вернее его отсутствие). Интересно, на какую нагрузку оно рассчитано?

    ostapus подобається це.
  4. ostapus

    ostapus Бригадир

    Повідомлення:
    141
    Симпатії:
    239
    Адреса:
    Луцьк
    армування зроблено в балках на заводі-виробнику. Блоки лежать поміж балками. Навантаження прораховував разом з виробником... зараз не памятаю. В інструкціях виробника все це є, не буду рекламувати, але з розповідей очевидців, такі системи перекриття в Німеччині використовували ще 30 років тому. Не тільки в технічних приміщеннях але і в житлових.
    Особливо зручно це робити при реконструкціях коли йде заміна деревяних перекриттів на бетонні і коли не руйнуються стіни.

    Володимир П, Авега та Jonic подобається це.
  5. Jonic

    Jonic Заслужений майстер

    Повідомлення:
    3.680
    Симпатії:
    3.426
    [​IMG]
    С толку сбила эта фотка.

    Borisov22 подобається це.
  6. ostapus

    ostapus Бригадир

    Повідомлення:
    141
    Симпатії:
    239
    Адреса:
    Луцьк
    [​IMG]

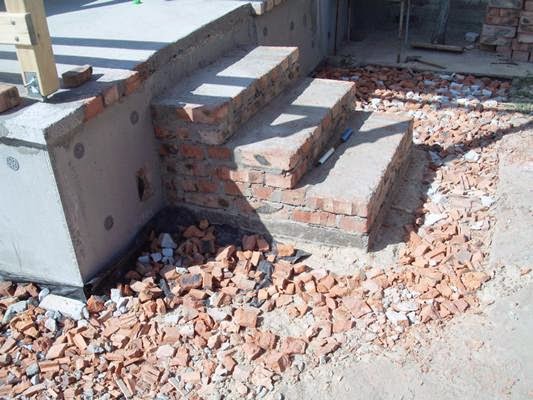

    сходи були привязані до тераси і зрозуміло що з фундаментом.

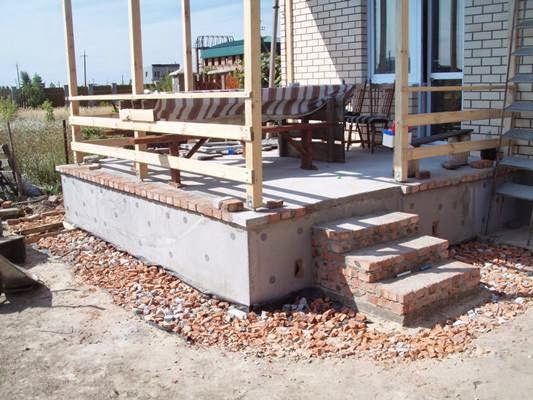

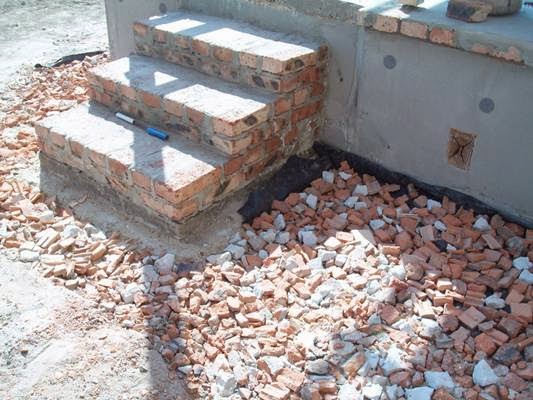

    Тут зупинюсь на зовнішніх роботах. По зовнішній стіні підвалу на глибині нижче 1,5 м від рівня землі боло зроблено обробку рідким склом. Вище рівня 1,5 м було наклеєно пінопласт 5см і поверху дано плівку. Після виходу на поверхню, плівка загорталась і вистелялась на відмостку. Засипка і трамбовка велась глиною
    [​IMG]

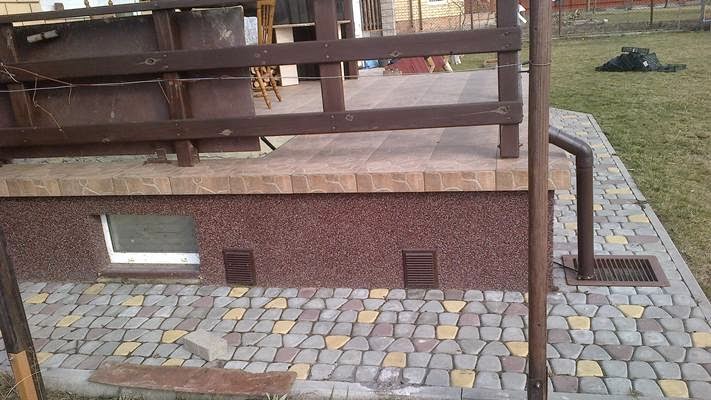

    В стіні підвалу - 4 вентиляційних отвори. Відмостка засипалась піском, потім боєм, трамбувалась і заливалась розчином. Потім тут лягла бруківка.

    [​IMG]

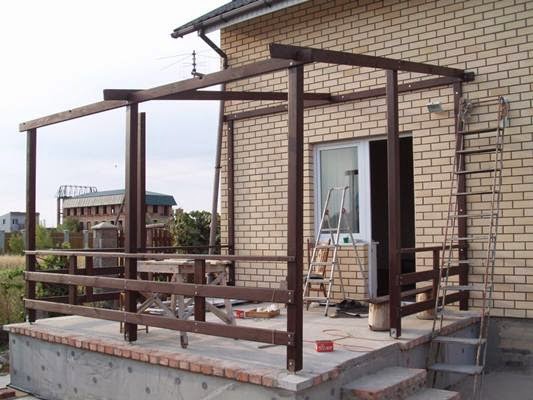

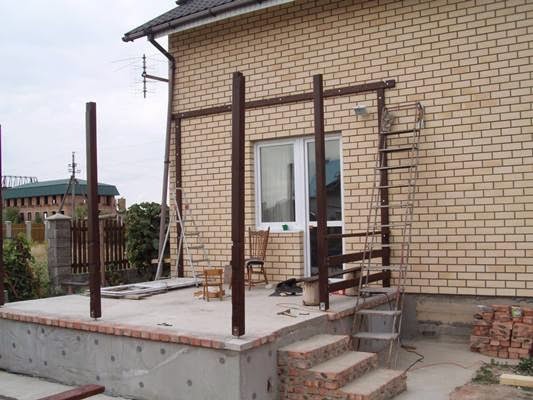

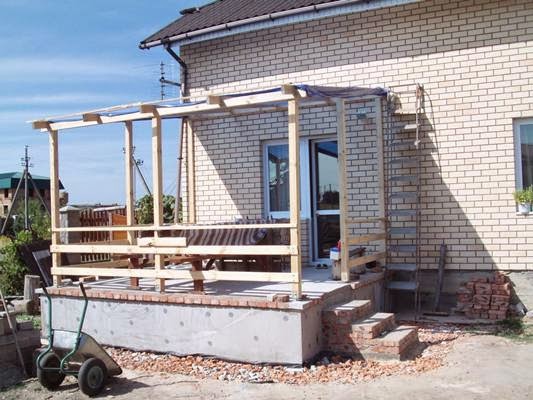

    була змонтована деревяна конструкція накриття тераси Засвердлені усі отвори для кріплення та монтажу

    [​IMG]

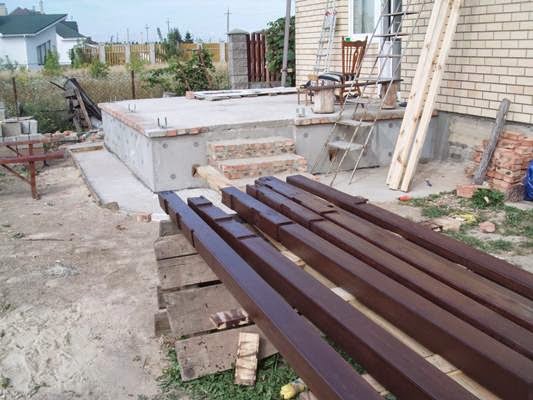

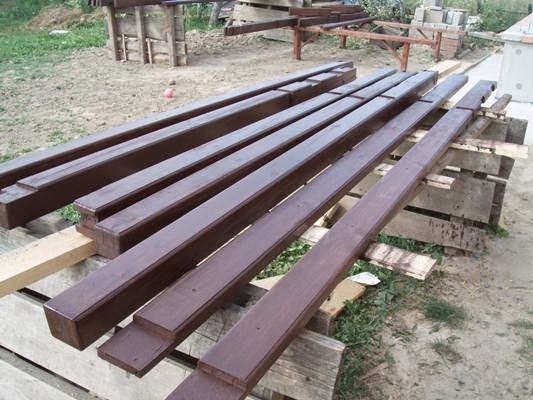

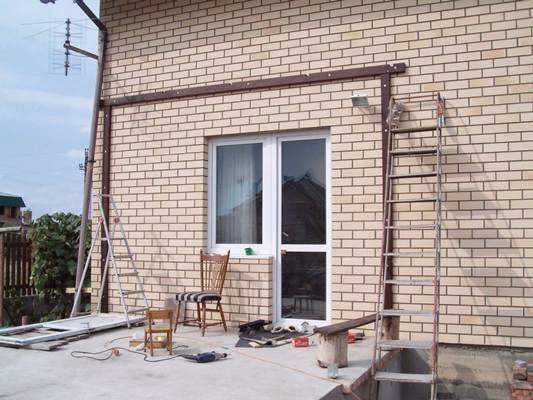

    а далі вся деревяна частина була розібрана та пофарбована

    [​IMG]

    [​IMG]

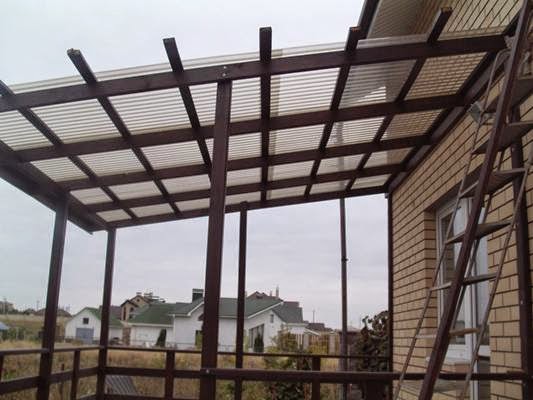

    ... і зібрана знову:

    [​IMG]

    [​IMG]

    [​IMG]

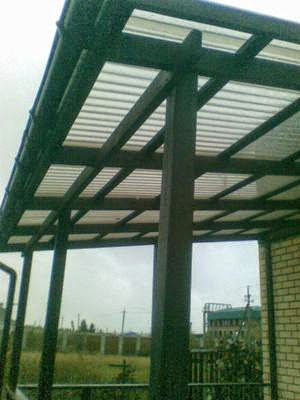

    Покрита конструкція було французьким полімером "Ондекс", який витримує великий град. Колір бронз.

    [​IMG]

    [​IMG]

    І прикріплено зливові ринви з відводом води у приямок що далі відводиться в дренажний колодязь за 6-7 метрів від тераси.

    [​IMG] [​IMG]

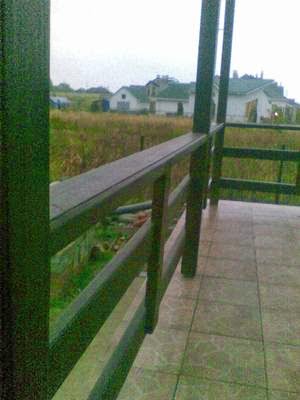

    підлогу було покрито плиткою. Невеликий уклон в бік від будинку. Зручно зливати шлангом та змітати пилюку чи сніг.

    [​IMG]

    вибачайте за детальну розповідь, але це ще не кінець...


    --- добавлено: 6 мар 2015 в 12:18 ---

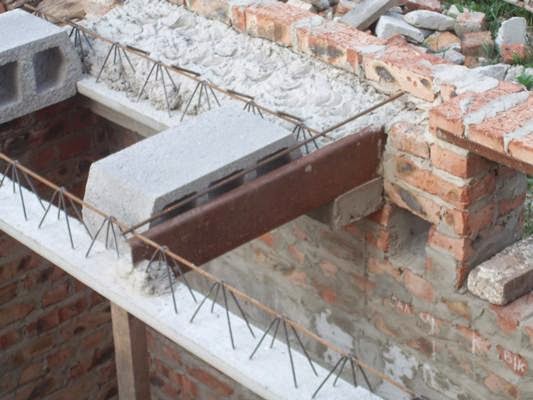

    тут я просто обрізав кусок верхньої арматури з балки і загнув її в бік щоб звязати монолітне заливання навколо блоків. В цьому місці арматура в якості міцності перекриття вже не грає ролі. Це куток над несучими стінами і балки лягають на них з запасом. Балки я купував зі стандартних довжин і для моїх розмірів тераси вони були чуть задовгими...

    Останнє редагування модератором: 14 бер 2015
    Авега, Borisov22, Odissey та 2 іншим подобається це.
  7. ostapus

    ostapus Бригадир

    Повідомлення:
    141
    Симпатії:
    239
    Адреса:
    Луцьк

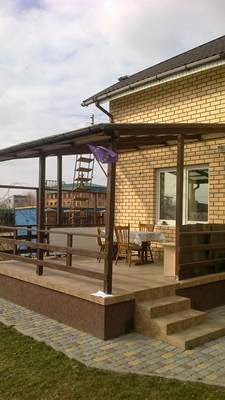

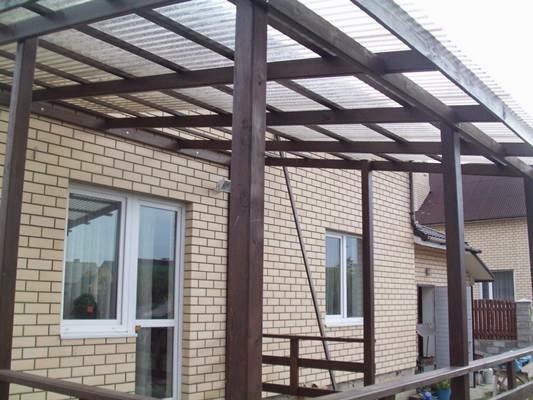

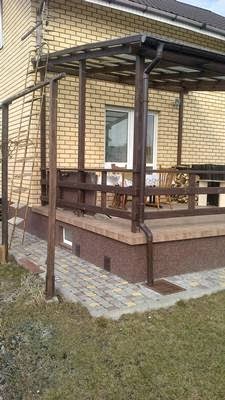

    І на закінчення кілька фоток:
    [​IMG] [​IMG] [​IMG]

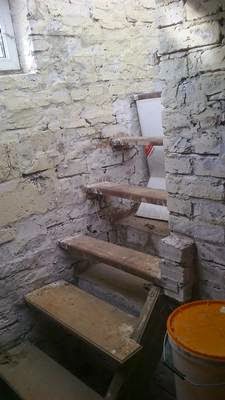

    підвал:
    [​IMG] [​IMG] [​IMG]
    [​IMG]
    Нік:

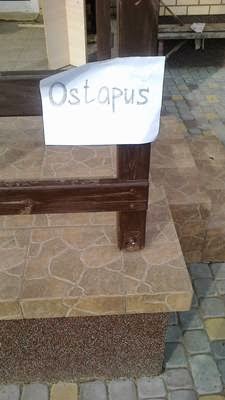

    [​IMG]

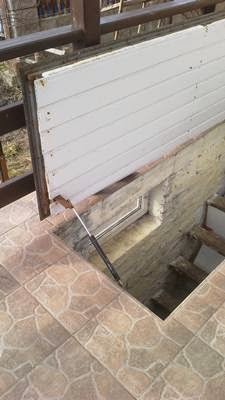

    А тепер відповім на усі питання та поділюсь досвідом. В експлуатації підвал-тераса показала себе відмінно. Утеплення та гідроізоляція - відмінно. Недолік - вхід. Треба піднімати "ляду". Поставив амортизатор від капота девятки... і тримає і легше.

    Прошу голосувати за!

    Энки, Володимир П, Кремень та 8 іншим подобається це.
  8. Jonic

    Jonic Заслужений майстер

    Повідомлення:
    3.680
    Симпатії:
    3.426
    Что держит - наверное, а насчет легче - Вы погорячились, ведь амортизатор всегда "давит" против движения. Лучше использовать противовес или пружину, можно совместно с амортизатором.

    ostapus подобається це.
  9. ostapus

    ostapus Бригадир

    Повідомлення:
    141
    Симпатії:
    239
    Адреса:
    Луцьк
    комбінував конструкцію, але в результаті підігнав амортизатор. Він працює в 2 боки: і притискає на закривання і пружинить при відкриванні. Тільки треба початковий ривок дати -перейти "точку", а далі він сам витягує ляду вверх і утримує.

  10. Jonic

    Jonic Заслужений майстер

    Повідомлення:
    3.680
    Симпатії:
    3.426
    Ну, если сам...

    Stepan2849 та ostapus подобається це.
