Дайте оцінку схемі опалення

Тема у розділі 'Отопление и горячее водоснабжение - общие вопросы', створена користувачем Kuchap, 23 бер 2013.

  1. Kuchap

    Kuchap Новачок

    Повідомлення:
    10
    Симпатії:
    0
    IMG229.jpg IMG230.jpg IMG233.jpg Будинок 2 поверховий утеплений, опалювальна площа близько 130 квадратів. Планується система опалення: котел Вайлант 20кВт двоконтурний розміщений в напівпідвалі, розводка поліпропіленовими трубами армованими алюмінієм Екопластик штабі, радіатори стальні Корадо, тепла підлога трубою Джакоміні з кисневим барєром шаг укладки 20 см. Монтажники намалювали сжему, що додається. Прошу оцінки даної схеми, і чи не краще зробити розводку на 1-у поверсі за схемою 2.

  2. Voyutichi

    Voyutichi Модератор Команда форуму

    Повідомлення:
    15.699
    Симпатії:
    8.219
    Адреса:
    м. Самбір
    Kuchap, ось по підлозі: кучап.jpg

    по радіаторах - не перевіряв докладно, на перший погляд - ніби все добре.
    --- добавлено: Mar 23, 2013 9:41 AM ---
    варіант2 - оптимальніший. Якщо нема протипоказань - використовуйте його.

  3. worl_d

    worl_d Підмайстер

    Повідомлення:
    97
    Симпатії:
    18
    Адреса:
    Дрогобич
    Щоб оцінити як схема буде працювати треба провести теплотехнічні і гідравлічні розрахунки. На перший погляд вроді все нормально, має працювати. За відсутності інформації
    важко сказати щось про підбір радіаторів , труб і гідравлічний опір системи.
    Треба врахувати , що настінних котлах Вайланд стоять перепускні клапани , які спрацьовують вже при 25-30КПа, так що загальний опір системи має бути не більший . Чи достатньо потужністі ТП і радіаторів для обігріву тоже важко сказати, я так розумію тепловтрати не вказані або не рахувались.
    Ще врахуйте що радіатори мають бути підібрані на 70/50/20, так як труби пропіленові, а Тмакс котла 75 гр. На гілку ТП я б поставив термостатичний клапан, для регулювання температури ТП.
    Як що треба провести такі розрахунки, звертайтесь

    Voyutichi подобається це.
  4. Kuchap

    Kuchap Новачок

    Повідомлення:
    10
    Симпатії:
    0
    Дякую за відповідь. По ТП цікавить можливість збільшення шагу укладки, на схемі просто зображено ТП, а укладка планується відповідно Ваших корегувань.
    Більш хвилює підводка до радіаторів Д16 (прохідний Д 11), і як я писав, на мою думку 1 поверх оптимальніше варіант 2, а не як пропонують монтажники.
    --- добавлено: Mar 23, 2013 10:47 AM ---
    Будинок новий з керамічних блоків 38 см та утеплений камяною ватою 5 см., вікна енергозберігаючі. При цьому радіатори 11,8кВт (радіатори підібрані на 70/50/20), ТП (сподіваюсь 50 кв.м - дасть 2,5кВт), та сушарки в ваннах до 1,5 кВт гадаю буде достатньо для 130 кв.м при сер.висоті 2,6м.
    На ТП планується триходовий клапан з погружним термодатчиком в підвалі перед насосом (схема намальована спрощено) для регулювання температури.
    Якраз найбільше хвилює підбір труб, так як гідравлічний опір не рахувався. Монтажники дісталися від знайомого, монтують "по-практиці", розрахунки так детально не проводять. Вибиралися по відгукам і вартості.
    Також цікавить якість труб, так як розводка буде в стяжці.

  5. worl_d

    worl_d Підмайстер

    Повідомлення:
    97
    Симпатії:
    18
    Адреса:
    Дрогобич
    Які внутрішні діаметри труб? Я розумію вказані зовнішні.
    Радіатори і труби рахуються на dТ -20гр.С, ТП-5-10 гр.
    Можна приблизно прикинути гідравліку виходячи з швидкості руху теплоносія, щоб вона була в районі 0,5 - 1 м/с.

  6. Kuchap

    Kuchap Новачок

    Повідомлення:
    10
    Симпатії:
    0
    Із сайту http://www.ekoplastik.com/?page=ru, для зовнішніх діаметрів 32, 25, 20, 16 внутрішні відповідно 23,2; 18; 14,4; 11,4. В неті знайшов таблицю, згідно якої ніби все правильно (якщо я вірно розібрався):

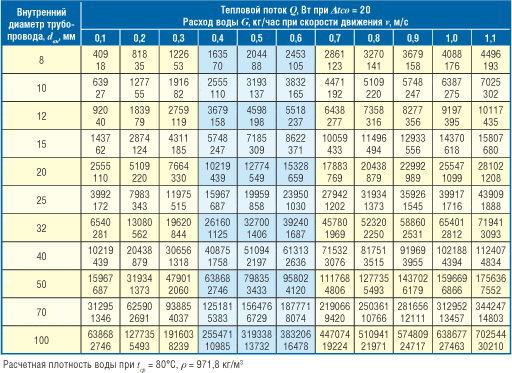

    Таблица 1. Определение внутреннего диаметра трубопроводов системы отопления
    [​IMG]

  7. worl_d

    worl_d Підмайстер

    Повідомлення:
    97
    Симпатії:
    18
    Адреса:
    Дрогобич
    Давайте прикинем- вихід з котла радіатори -12 кВт , розхід 516 кг/г , v-0.355 м/c- нормально
    радіатори 2 пов- 6 квт, 258 кг/г , 0,29 м/c
    Тепла підлога - 5 кВт ,430 кг/г, 0,484м/c(при dT-10), 860 кг/г, 0,97 м/с (при dT -5)
    Так вроді все нормально.
    Але, термічний опір стін троха на дотягує до значення ДБН.
    А стеля 2 пов, чим утепленя?
    --- добавлено: Mar 23, 2013 3:33 PM ---
    Ага, подивіться який діаметр патрубка виходу з котла, якщо більший за 23,2 то можна збільшити його до врізки ТП, але навряд там по моєму 3/4

  8. Kuchap

    Kuchap Новачок

    Повідомлення:
    10
    Симпатії:
    0
    Вихід з котла -3/4. Стеля - 20см. ізоверу, є можливість ще утеплить. Стіни - з керамічних блоків Кератерм - тепловий опір 2,8 м2К/Вт (за даними виробника), але в мене кладка на простий, а не на теплий розчин, тому утеплення камяною ватою 5 см.
    Значить схема має право на втілення? І д16 (прохідний 11,4) не потрібно мінят на д20 (прохідний 14,4)?
    А Як щодо труби фірми "Екопластик" по якості? Кажуть зараз вона з Китаю.

  9. worl_d

    worl_d Підмайстер

    Повідомлення:
    97
    Симпатії:
    18
    Адреса:
    Дрогобич
    Якщо 2,8 м2К/Вт то добре і стеля також , все має бути нормально. Радіатори не великої потужності так що підводу 11,4 достатньо. Зверніть тільки увагу на діаметр термостатичних і запірних клапанів на радіаторах, я думаю 3/8 хватить. Головне систему потім добре збалансувати .
    Про труби на жаль нічого не скажу, бо я займаюсь в основному проектами СО.
    А який трьохходовик ставите на ТП, мене цікавить марка і D?

  10. Kuchap

    Kuchap Новачок

    Повідомлення:
    10
    Симпатії:
    0
    Дякую, Ви мене заспокоїли.
    Про клапани ще не знаю. Детальніше буду вникати, коли буде проект на газифікацію і дійде діло до монтажу. З матеріалів прикидали тільки туби та радіатори (фірми та параметри вказувалися).
    Ще відкрите питання розводки 1 поверху: погоджуватись на пропоновану чи наполягати на варіанті 2?
