Моталка для пряжи на конуса - прошу о помощи!

Тема у розділі 'Своими руками - общие вопросы', створена користувачем Светка, 28 лис 2012.

  1. Светка

    Светка Бригадир

    Повідомлення:
    268
    Симпатії:
    107
    Адреса:
    Хмельницкий
    Всем добрый день!
    Так исторически сложилось, что после стекла я переключилась на материал помягче - теперь я вяжу. И вяжу не только спицами и крючком, но и на машине. Так вот проблемка таки с последним видом творчества.
    Машинка - создание нежное и капризное. Подавай ей специальную пряжу, да еще и с конуса!
    Прикупила я себе моталочки ручные:
    1. На болгарский клубок
    [​IMG]
    2. На конусики с нитеукладчиком
    [​IMG]
    Все бы ничего - но после перематывания грамм 300 тонюсенькой машинной пряжи руки отваливаются. Да и с таких моточков ниточка в машину поступает не так как с промышленного конуса
    [​IMG]
    Купить промышленную моталку к сожалению пока позволить себе не могу.
    [​IMG]
    Для этой кроме много денег, надо много места
    Для другой, просто много денег
    [​IMG]
    В сети встречаю много моталок самодельных. На продажу (цена похлеще той, что я показала)
    [​IMG]
    работа киевского мастера-умельца
    [​IMG]
    работа московского мастера
    Основная проблема сделать такую моталку - найти барабан-нитенаправитель.
    Я совсем было отчаялась пока не нашла это чудо
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Спиральная намотка за счет поступательных движений нитевода вдоль конуса!

    [​IMG] [​IMG]

    Помогите соорудить!
    Буду выкладывать дополнительно всё, что нарою по этому поводу.

    1 людині також подобається це.
  2. Andrii_M

    Andrii_M Адміністратор Команда форуму

    Повідомлення:
    7.147
    Симпатії:
    5.906
    Адреса:
    Київ
    Відповідь: Просьба о помощи! Моталка для пряжи на конуса

    Светка, думаю реально соорудить.

    1 людині також подобається це.
  3. Светка

    Светка Бригадир

    Повідомлення:
    268
    Симпатії:
    107
    Адреса:
    Хмельницкий
    Re: Відповідь: Просьба о помощи! Моталка для пряжи на конуса

    спасибо. Тока ж мне детальненькая инструкция нужна :-[
    пока у меня есть только мотор от швейной машинки. с педалью.

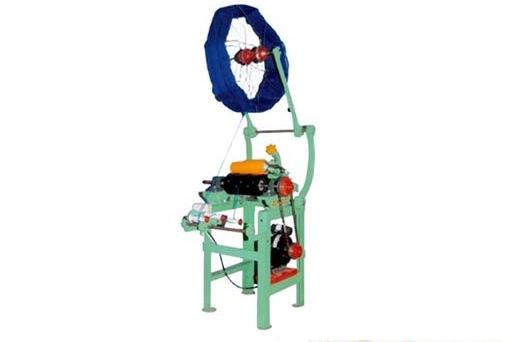

    оказывается есть и промышленные моталки без барабана
    [​IMG]

    нашла польский патент (№94 406) Кароля Томашевского по теме. там схема. мне лично ничего не понятно
    [​IMG]

    2 - входной вал с конической зубаткой 1,
    4 - передаточный вал установленный на подшипниках с конической зубаткой 3, закреплен на основании;
    на валах 4 и 8 установлена также цепная трансмиссия 6 .вращающая зубатки 5 и 7 ( установлены эти зубатки 5 и 7 на валах 4 и 8 соотв)
    Зубатка 7, насаженная на вал 8, прикрыта? кожухом? и перемещается относительно основания. К цепи 6 приторочен крючок 10 . К основанию прикреплена направляющая 11. На ней на концах амортизаторы( буферы) 12. По направляющей 11 двигается ползунок 13 . На ползунке на подшипнике установлен шип 14. К этому шипу ( выступу) приторочен нитевод 15, соединенный вращательно с ползунком 16 . Ползунок 16 размещен в направляющей 17, закрепленной на подшипнике в основании.

    Вращательное движение зубчатого конуса 1 передается через зубчатый конус 3 на ременную передачу (цепная передача ? 6). Цепь 6 перемещает водитель(ползунок) 13 при помощи устройства 14 (шип?) с крючком 10. На конечных отрезках хода ползунка он задерживается и начинает движение в противоположном направлении ( от удара об амортизаторы 12)
    Во время торможения и возврата ползунка 13, крючок 10 выполняет дуговое движение по полукругу цепных валов 5 и 7 и возбуждает движение ползунка в противоположную сторону.
    Ползунковый нитеукладчик , содержащий цепную передачу, цепь и ползунок, закрепленный в направляющей, отличается тем, что ползунок 13 оснащен выступающим шипом 14 , к которому прикреплен ползунок 15. При этом шип 14 имеет плавающее соединение с крючком 10 цепной передачи 6. На концах направляющей 11 установлены буферы( амортизаторы) 12.


    Вкладення:

    1 людині також подобається це.
  4. Светка

    Светка Бригадир

    Повідомлення:
    268
    Симпатії:
    107
    Адреса:
    Хмельницкий
    вот еще вариант
    [MEDIA]http://www.youtube.com/watch?v=IOA9nDp72Rs[/MEDIA]
    много англоязычной лирики, но сама моталка компактненькая такая)))

    [MEDIA]http://www.youtube.com/watch?v=vZdQpUMTvtY[/MEDIA]


    Работа московского мастера в действии, чтоб понять принцип
    [MEDIA]http://www.youtube.com/watch?NR=1&feature=endscreen&v=5r0yhbhsUxQ[/MEDIA]

    1 людині також подобається це.
  5. Светка

    Светка Бригадир

    Повідомлення:
    268
    Симпатії:
    107
    Адреса:
    Хмельницкий
    Осторожно сам с собой я веду беседу)))

    Нарыла вот какое чудо.
    Деталь из детского конструктора умиляет просто)))


    1 людині також подобається це.
  6. Светка

    Светка Бригадир

    Повідомлення:
    268
    Симпатії:
    107
    Адреса:
    Хмельницкий
    А теперь вопрос!

    Как соорудить моталку на одном моторе?
    Почему на одном, потому как мотор от швейной машины с педалью. Педаль позволяет регулировать скорость вращения конуса, при этом скорость колебаний нитевода должна изменяться пропорционально.

    Дорогие мужчины! Не спать! Если я до всего дойду своими блондинистыми мозгами, то уж извините - позор всем вам:down:

  7. Voyutichi

    Voyutichi Модератор Команда форуму

    Повідомлення:
    16.117
    Симпатії:
    8.913
    Адреса:
    м. Самбір
    Відповідь: Re: Моталка для пряжи на конуса - прошу о помощи!

    Светка, зробити можна, часу на все бракує.

  8. Светка

    Светка Бригадир

    Повідомлення:
    268
    Симпатії:
    107
    Адреса:
    Хмельницкий
    Я не прошу делать, прошу подробненько объяснить, что мне делать...

    Созрел вопрос, можно ли два мотора подключить к одной педали? для синхронизации? должны ли моторы быть абсолютно одинаковыми в этом случае?

  9. Andrii_M

    Andrii_M Адміністратор Команда форуму

    Повідомлення:
    7.147
    Симпатії:
    5.906
    Адреса:
    Київ
    Відповідь: Re: Моталка для пряжи на конуса - прошу о помощи!

    Светка, давайте по порядку. Зачем 2 мотора? Мне кажется для такого будет достаточно только 1-го.

    Добавлено через 2 минуты 37 секунд
    Надо сделать вал-барабан для правильной подачи нити. Думаю такой дома можно вполне сделать из мягкой породы древесины, потом вскрыть лаком, для лучшего скольжения.

    Я так понял что надо крутить и барабан и конус. Тогда надо сделать передачу.

    Добавлено через 1 минуту 15 секунд
    Проще подобрать или собрать редуктор, чем заниматься синхронизацией моторов!

  10. Светка

    Светка Бригадир

    Повідомлення:
    268
    Симпатії:
    107
    Адреса:
    Хмельницкий
    Re: Відповідь: Re: Моталка для пряжи на конуса - прошу о помощи!

    Sergey_M, вариант с барабаном отмела сразу. делать некому(

    рассматриваю вариант подачи нити за счет колебаний нитевода. мне кажется это легче. последний найденый мною вариант наиболее понятен. Так вот в нем два мотора.
    Первый крутит конус, второй для движения нитевода.

    Делать на одном моторе - не представляю как - оси вращения разные

    Добавлено через 35 минут 44 секунды
    По поводу редуктора:

    от мотора ременная передача на шкив
    шкив задает обороты конусу
    с обратной стороны коническое зубчатое колесо - меняем ось вращения
    от второго конического зубчатого колеса скоба к нитеводу

    в принципе схема возможна... надо только правильно расположить элементы, чтоб ничего не мешало

    Добавлено через 4 минуты 2 секунды
    Где?
