    Давайте ускорим совместную работу по первому блоку.
    Первый блок - система поиска нужной информации.
    Предагаю такой рабочий вариант ПРИВЕДЕН НИЖЕ пост#2024

    ----------------------------------------------------------------------------------------

    Останнє редагування: 28 бер 2017
  2. Дед Хоттабыч

    Дед Хоттабыч Заслужений майстер

    Повідомлення:
    3.445
    Симпатії:
    4.857
    Я вопрос незадавал. А попытался ответить на Ваш. Повторяться небуду. Ни какой практики и теории у меня в тексте нет. Есть предложение на Ваш вопрос. Вы начали на форуме как практик, уж потом(что б донести до народа свои работы) стали теоретиком в своем профиле. И это нормально. Я с удовольствием читал Ваши обьяснения. Что то нравилось, что то было(на мой взгляд) спорно. Но в целом-работает!!!
    Админ,физически, не сможет систематизировать то, что Вы предложили, ему нужно быть Вами и так же лелеять эти труды!.
    :Hi:

  3. ocrimenco

    ocrimenco Майстер

    Повідомлення:
    98
    Симпатії:
    30
    Адреса:
    запорожье
    харьков иноовации Также новая станция мощностью 1,8 МВт появится в селе Веселое Харьковской области. На своей странице в Facebook основатель Харьковского энергетического кластера Станислав Игнатьев сообщил о том, что СЭС будет построена в рамках проекта, который реализуется региональным центром международных проектов и программ, и Институтом устойчивого развития при поддержке совместной программы “Small project assistance” (SPA) по международному развитию (USAID) и Корпуса Мира США. https://www.facebook.com/profile.php?id=100007391795565&hc_ref=NEWSFEED https://journalist.today/investory-postroyat-solnechnye-elektrostancii-v-trex-oblastyax-ukrainy/


    Вкладення:

  4. Авиатор90

    Авиатор90 Модератор Команда форуму

    Повідомлення:
    1.176
    Симпатії:
    1.483
    Окончательно предлагаю такой вариант поисковой системы для этой
    ветки форума по СК и остальным упоминаемым темам прямо или косвенно
    относящимся к СК.
    -------------------------------------
    ОГЛАВЛЕНИЕ-О-БАЗОВОЕ
    -------------------------------------
    ОГЛАВЛЕНИЕ-А
    Винницкий НТУ
    Подробная инструкция и технология изготовления СКТ

    Стр. 204

    https://krainamaystriv.com/threads/13252/page-204
    ................................................................................
    ОГЛАВЛЕНИЕ-Б
    Стр. 203
    https://krainamaystriv.com/threads/13252/page-203
    ................................................................................
    ОГЛАВЛЕНИЕ-В
    Стр. 203
    https://krainamaystriv.com/threads/13252/page-203
    ................................................................................
    ОГЛАВЛЕНИЕ-Г
    Стр. 203
    https://krainamaystriv.com/threads/13252/page-203
    ................................................................................
    ОГЛАВЛЕНИЕ-Д
    Стр. 203
    https://krainamaystriv.com/threads/13252/page-203
    ................................................................................
    ОГЛАВЛЕНИЕ-Е
    Стр. 203
    https://krainamaystriv.com/threads/13252/page-203

    ------------------------------------------------------------------
    +++++++++++++++++++++++++++++++++++







    Останнє редагування: 2 бер 2017
  5. Авиатор90

    Авиатор90 Модератор Команда форуму

    Повідомлення:
    1.176
    Симпатії:
    1.483
    Форумчане.
    Начал заполнять ОГЛАВЛЕНИЕ ИНФОРМАЦМЕЙ.
    Информация будет группироваться по темам.
    Вот примерный перечень тем для начала работы.
    - СКТ Винница НТУ.
    - СКТ с железным абсорбером и припаянными трубками.
    - СКТ с тонким медным абсорбером и припаянными трубками.
    - СКТ оптимальные парамеры абсорбера, толщина металла и расстояние между трубками.
    - КПД СК.
    - СК с плоскими баками.
    - Каскдные системы.
    - Эксплуатационные режимы.
    И так далее.
    ........................................................
    Кого интересуют другая информация из этой ветки форума сформулируйте
    свою тему и попробуйте собрать для нее информацию.
    -----------------------------------------------------------------
    Параллельно продолжаем работу в прежнем режиме.
    Мы вплотную подошли к проблеме зимнего варианта отопления дома
    солнечной энергией СК с помощью теплого воздуха.

  6. Авиатор90

    Авиатор90 Модератор Команда форуму

    Повідомлення:
    1.176
    Симпатії:
    1.483
    Составляем план работ по дальнейшей модернизации Дом-авиатор
    для снижения тепловых потерь и перехода полностью
    на энергию солнца и ветра.
    Исходные данные до утепления дома в 2010 году, затем после
    утепления в конце 2010 года и перевода системы отопления
    с газа на дрова приведен ниже.
    Результаты этих работ по сегодняшний день приведены в
    ТАБЛИЦЕ 7.
    Потребление газа последние 6 лет составляло 400 м3 за год.
    Только кухней в основном для приготовления пищи.
    Расход дров для отопления составял 4000 кг за год.
    ..................................................................................


    Порядок проведения работ по утеплению.
    Посмотрим как снизились тепловые потери
    после монтажа теплоизоляции на стены, потолок и
    небольшой модернизации окон.
    Исходные данные.
    .....................................
    Стены, площадь 90 м2.
    Начальное сопротивление стен R=1 С/Вт.
    Смонтирована изоляция снаружи толщиной 100 мм, пенопласт.
    Сопротивление пеноплоста толщиной 100 мм R=2 С/Вт.
    Сопротивление стен увеличилось с 1 до 1+2=3 С/Вт.
    ....................................
    Потолок, площадь 90 м2.
    Начальное сопротивление потолка R=1 С/Вт.
    Смонтирована изоляция сверху толщиной 100 мм, пенопласт.
    Сопротивление пенопласта толщиной 100 мм R=2 С/Вт.
    Сопротивление потолка увеличилось с 1 до 1+2=3 С/Вт.
    ....................................

    Окна, площадь 11 м2.
    Начальная конструкция - две деревянные рамы R=0,2 С/Вт.
    Снаружи смонтирована пленка.
    Сопротивление окон стало R=0,4 С/Вт.
    Работы по утеплению дома были проведены в конце 2010 года.

    ......................................................
    Это и все изменения в конструкции реального дома
    и реального эксперимента, с ними дом эксплуатируется
    до сегодняшнего времени.
    Результаты и расчетов и экспериментов приведены в ТАБЛИЦЕ 7

    ...........................................................................................................

    ТАБЛИЦА 7
    -----------------------------------------------------------------------------------------------------------
    ................................отапл..................Тепловые потери...........................экв.кол........
    ....................................площ...стены..пот-к...окна...эл-эн..сумма..сутки..газа/м3..ГКВ
    ................................м2.......Вт........Вт.......Вт.......Вт......ВТ....квт-час..сутки.....м2
    -----------------------------------------------------------------------------------------------------------
    Характеристики Дом-авиатор реальные до утепления.
    4...Дом-авиатор.......80......2250....2250.....1375....280....5595....134,3....13,4........67
    .....реальный
    -----------------------------------------------------------------------------------------------------------
    Характеристики Дом-авиатор реальные после утепления.

    4...Дом-авиатор.......80.......750.....750......688....280.....1908.....45,8.....4,6........23
    .....реальный
    -----------------------------------------------------------------------------------------------------------
    -----------------------------------------------------------------------------------------------------------
    Характеристики Дом-авиатор РАСЧЕТНЫЕ БУДУЩИЕ ПОСЛЕ ДОРАБОТОК.

    4...Дом-авиатор.......80.......450.....450......300....280......920......22,1......2,2.......11
    .....реальный
    -----------------------------------------------------------------------------------------------------------
    Выводы.
    Результаты по утеплению.
    Тепловые потери через стены снизились с 2250 до 750 Вт.
    Тепловые потери через потолок снизились с 2250 до 750 Вт.
    Тепловые потери через окна снизились с 1375 до 688 Вт.
    Суммарные тепловые потери снизились с
    5595 до 1908 Вт или в 5595/1908=2,9 раза.

    Потребная расчетная площадь ГКВ.....23 м2.
    ---------------------------------------------------------------------------------
    ---------------------------------------------------------------------------------
    ПЛАНИРОВАНИЕ ДАЛЬНЕЙШИХ РАБОТ ПО СНИЖЕНИЮ
    ТЕПЛОВЫХ ПОТЕРЬ.

    .............................................
    Оптимальная толщина изоляции стен и потолка около 200 мм.
    Увеличиваем толщину изоляции стен и потолка до 200 мм.
    Сопротивление их возрастает соответственно до R=5 С/Вт.
    Тепловые потери снижаются с 750 вт до
    750/5*3=450 вт через стены и 450 вт через потолок.
    .................................................................................
    Окна, площадь 11 м2.
    Начальная конструкция - две деревянные рамы R=0,2 С/Вт.
    Снаружи смонтирована пленка.
    Сопротивление окон стало R=0,4 С/Вт.
    На окна устанавливаем ставни из экструдированого пенопласта
    толщиной 100 мм R=2 С/Вт
    И суммарное сопротивление окон с закрытыми ставнями будет
    R=0,4+2=2.4 С/Вт.
    Но здесь ситуация сложная.
    Длинной зимней морозно ночью ставни закрыты все и тепловые
    потери снижаются в 2.4/0.4=6 раз или до 116 Вт.
    Днем в открытые окна с солнечной стороны поступает тепло и греет дом.
    Потери через открытые окна тоже возрастают
    Поэтому примем суммарные среднесуточные потери через окна
    примерно 3оо Вт.

    Вот по этим расчетным характиристикам и будем проектировать
    ГКВ, ветрогенератор и другие блоки для зимнего обогрева дома.
    Расчетные характеристики внесены в ТАБЛИЦУ 7.
    ---------------------------------------------------------------------
    Дальше будет.

    Останнє редагування: 23 лют 2017
  7. Авиатор90

    Авиатор90 Модератор Команда форуму

    Повідомлення:
    1.176
    Симпатії:
    1.483

    ...........................................................................................................

    ТАБЛИЦА 8
    -----------------------------------------------------------------------------------------------------------
    ................................отапл..................Тепловые потери...........................экв.кол........
    ....................................площ...стены..пот-к...окна...эл-эн..сумма..сутки..газа/м3..ГКВ
    ................................м2.......Вт........Вт.......Вт.......Вт......ВТ....квт-час..сутки.....м2
    -----------------------------------------------------------------------------------------------------------
    Характеристики Дом-авиатор реальные после утепления.

    4...Дом-авиатор.......80.......750.....750......688....280.....1908.....45,8.....4,6........23
    .....реальный
    -----------------------------------------------------------------------------------------------------------
    Характеристики Дом-авиатор РАСЧЕТНЫЕ БУДУЩИЕ ПОСЛЕ ДОРАБОТОК.

    4...Дом-авиатор.......80.......450.....450......300....280......920......22,1......2,2.......11
    .....реальный, но пока абстрактный.
    -----------------------------------------------------------------------------------------------------------

    Теперь есть исходные данные к которым надо стремиться, чтобы свести к нулю
    потребление газа и электричества для всех нужд в частном доме.
    - По стенам и потолку тепловые потери снижаются с 750*2=1500 Вт до 450*2 =900 Вт
    только за счет теплоизоляции суммарной толщиной 200 мм.
    - По окнам тепловые потери могут быть снижены с 688 до 300 Вт и ниже за счет
    ставень из пенопласта толщиной 100 мм.
    За счет этих доработок тепловые потери будут снижены с
    45.8 до 22.1 квт-часов за сутки.
    ..................................................................................................
    Чем мы можем закрыть тепловые потери 22.1 квт-часа/сутки.
    Можно заменить дровами примерно 1500 кг за отопительный сезон.
    Но дрова стали тоже дорогими и неудобными в эксплуатации.
    От них тоже отказываемся.
    Я может осталю их и печь в качестве резерва.
    ГКВ площадью 11 м2 полностью закрывает эту позицию.
    Конструкцию ГКВ для своих конкретных нужд (эскизы) набросаю
    в ближайшие дни и выложу для обсуждения.
    Есть у меня во дворе еще ветродвигатель диаметром 5 метров и
    расчетной мощностью 2 кВт. Фото привожу, он пока без генератора.
    С учетом ветровых характеристик моего региона (Харьков) он
    будет вырабатывать примерно 700 квт-часов эл.энергии в месяц.
    Это уже избыток эл.энергии.
    ................................................
    В связи с переменными погодными условиями складывается
    такая благоприятная ситуация.
    Когда сильные морозы - это антициклон, чистое небо и слабый ветер.
    Благоприятные условия для ГКВ.
    Когда облака - это оттепель, но сильные ветры зимой и весной.
    Благоприятные условия для ветрогенератора.
    Небольшие тепловые потери дома позволят в теплоаккумулят0р
    емкостью примерно 1 тонну воды накапливать тепловую
    энергию на 1-2 суток.
    .....................................................................
    Это мой ЛИЧНЫЙ план работ по МОЕМУ дому.
    К зиме этого года постараюсь запустить ветрогенератор и ГКВ.
    Я всвоих расчетах не сомневаюсь. Тем более, что
    все элементы системы проверены и на практике.
    Но для скептиков и сомневающихся необходим реальный
    действующий дом с положительным балансом по энергетике.
    К тому же предлагаемый вариант оптимальный и самый дешевый.
    ...........................................................................................................
    Желающих приглашаю к совместной и согласованной деятельности
    в области использования энергии солнца и ветра для своих
    корыстных целей.
    План работ изложен полностью.
    Можно приступать к анализу и обсуждению.

    [​IMG]

    pic16f887 та ocrimenco подобається це.
  8. ocrimenco

    ocrimenco Майстер

    Повідомлення:
    98
    Симпатії:
    30
    Адреса:
    запорожье
    пока вроде можно воспользоваться на свои планы
    Государственная программа частичной компенсации утепления помещений
    С 20.02.2017 государственными банками возобновлена выдача «теплых» кредитов.


    http://www.bolena.com.ua/ru/company/news/gosudarstvennaya-programma-energosberezhenie
    Людям, получающим субсидию, компенсируют 70 процентов их расходов на энергосберегающие материалы. http://fakty.ua/212806-lyudyam-poluchayucshim-zhilicshnuyu-subsidiyu-kompensiruyut-iz-byudzheta-70-procentov-ih-rashodov-na-tverdotoplivnye-kotly-i-energosberegayucshie-materialy

    --- добавлено: 24 лют 2017 у 18:54 ---

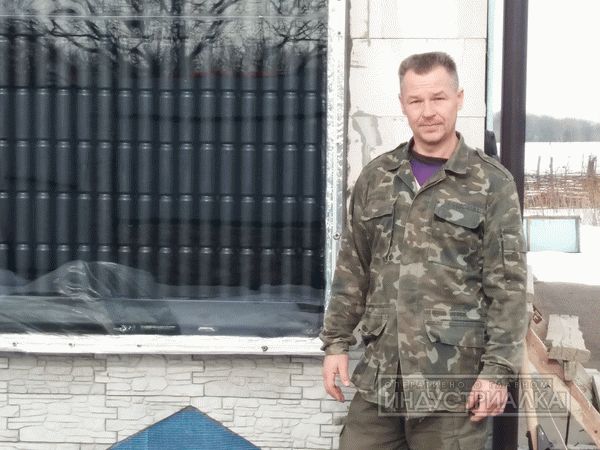

    кто хочет тот делает - приятно за земляка http://zora-irpin.info/umilets-vlas...stanoviv-sb-ta-vidmovivsya-vid-svitla-i-gazu/ [​IMG]

    Останнє редагування модератором: 4 бер 2017
  9. Авиатор90

    Авиатор90 Модератор Команда форуму

    Повідомлення:
    1.176
    Симпатії:
    1.483
    [​IMG]

    Краткое описание конструкции.
    Рассматриваем вариант когда ГКВ устанавливается рядом с домом.
    У меня южная сторона дома не приспособлена к монтажу на ней ГКВ, а такой
    вариант был бы максимально простым и дешевым.
    ................................
    1 - Опора из швеллера.
    2 - Задняя и нижняя часть ГКВ.
    3 - Абсорбер ГКВ, задняя и нижняя часть.
    4 - Теплоизоляция солома.
    5 - Арки из профильных труб для крепления пленки.
    6 - Пленка для теплиц.
    7 - Перегородка для организации потоков воздуха внутри ГКВ.
    8 - Отверстие для входа воздуха из дома в нижнюю часть ГКВ.
    9 - Отверстие для подачи подогретого воздуха из ГКВ в дом.
    ...............................................................................................
    Пояснения по конструкции и схеме в целом.
    ГКВ монтируется рядом с домом на опорах из швеллера поз 1.
    Расстояние между опорами 3 метра, всего их 4.
    ГКВ состоит из 3 блоков - высотой 2 метра и длиной 3.
    Облучаемая поверхность 1-го блока 2*3=6 м2.
    Блоков 3 и суммарная облучаемая поверхность ГКВ составит 6*3=18 м2.
    Каркас блока изготовляется из досок и обшивается снаружи
    с тыльной стороны и снизу тонким листовым металлом поз 2.
    Затем каркас заполняется теплоизоляцией соломой, толщиной 150 мм поз 4.
    Изнутри каркас обшивается ржавым листовым железом
    толщиной 0.3-0.5 мм поз 3. Это наиболее подходящий материал для абсорбера.
    Арки для крепления пленки поз 5 из профильных труб.
    Пленка для теплиц поз 6, R пленки =0.15 м2*С/Вт.
    Съемная перегородка поз 7 предназначена для организации выходящего
    и входящего потоков воздуха из воздуховодов.
    Отверстие для выходящешо из дома воздуховода поз 8 диаметром 400-500 мм.
    Отверстие для входящешо в дом воздуховода поз 9 диаметром 400-500 мм.
    Отверстия находятся в боковой стенке ГКВ прилегающей к дому.
    В воздуховоде 8 или 9 может находиться вентилятор для принудительной
    циркуляции воздуха.
    ----------------------------------------------------------------------
    Дальше прилагаю несложный тепловой расчет ГКВ.
    Без него обсуждение будет слишком абстрактным.




  10. Авиатор90

    Авиатор90 Модератор Команда форуму

    Повідомлення:
    1.176
    Симпатії:
    1.483
    Тепловой расчет ГКВ.
    Прикидочный, чтобы избежать грубых просчетов.
    .................................................................................
    Некоторые полезные сведения по погодным условиям
    зимой и весь отопительный сезон.
    Продолжительность светового дня в
    декабре - 8 часов
    марте и сентябре - 12 часов
    в июне 16 часов.
    Количество солнечной энергии падающее на 1 м2 составляет 1000 Вт,
    если она отслеживает движение солнца и облучается под углом 90 град.
    В этом случае суммарное количество энергии с 1 м2 за световой день составит
    декабре - 8 квт-часов
    марте и сентябре - 12 квт-часов
    в июне 16 квт-часов.
    Если слежения нет, поверхность установлена неподвижно на юг,
    то суммарное количество энергии за световой день значительно снижается
    декабре - 5 квт-часов
    марте и сентябре - 7.5 квт-часов
    в июне 7.5 квт-часов.
    Облачность вносит свои коррективы и снижает суммарное количество
    энергии до (это уже средне статистические величины)
    декабре - 3.3 квт-часов
    марте и сентябре - 5.0 квт-часов
    в июне 5.0 квт-часов.
    ..............................................................
    Мы в тепловом расчете возьмем для зимних месяцев еще меньшее
    значение количества энергии, снимаемой с 1 м2 ГКВ за световой день.
    Вместо 3.3 квт-часа задаемся 2 квт-часа.
    ..................................................................
    продолжение будет.


Поділитися цією сторінкою
