Побутова механізована терка власними силами

Тема у розділі 'Своими руками - отчеты', створена користувачем opastu, 4 сер 2012.

  1. opastu

    opastu Прораб

    Повідомлення:
    644
    Симпатії:
    489
    Адреса:
    край Черемоша й Прута
    В розвиток теми домашніх терок піднятий kr60502. Ідея з нержавіючим посудом з Китаю сподобалась і захотілось створити щось подібне для себе - в минулому році пропало біля пів тони яблук.

    Етап перший - Терка

    1. Задумується як терка для яблук для виготовлення соку.
    2. За виконання (зовнішній вигляд) не лаяти, бо екземпляр так би мовити тестовий прототип: для перевірки працездатності.
    3. Мінімум доробок\переробок вихідних деталей.

    Для терки використано:
    - електромотор і підрамник із старе-е-е-езної пральної машини 1967 р випуску 180 Вт 1380 об 220 В;
    - варіатор і сальник з тієї ж пралки;
    - шків і пас із тієї ж пралки;
    - згорівшого дриля;
    - обрізки дошки, півметра профільної труби 20х2, півметра полоси 20х2, жменя заклепок і шурупів, лист оцинкованої бляхи;

    По великому рахунку затрачено дві суботи на все.

    Інструмент: дриль, болгарка, ножовка по металу, ножиці по металу, фрезер (можна і без нього).

    Отже
    З відра для охолодження шампанського виготовляємо терку. Штампи для формування робочих зубів робимо із 8 мм двох шайб: сверлимо в шайбах два отвори 8 мм, в одній болгаркою формуємо паз. На іншу приклепуємо наскіс зрізаний кусок дроту 8 мм - він формує виступ.

    Корпус дриля розпилюємо на дві половинки.
    На якір дриля за мість вентилятора садимо знятий шків із пралки.
    Частини корпусу дриля кріпимо до станини із двох обрізків підлоги
    Болгаркою вирізаємо в профільній трубі паз, в який вставляємо сальник від пралки. І профіль кріпимо на станину саморізами. Підрамник з пралки вигинаємо Г-подібно, подовжуємо його полосою - отримуємо кріпленя двигуна з механізмом натягу паса.

    У відрі по ценру вирізаємо отвір для того щоб варіатор з пралки гарно прилягав до дна.
    У варіаторі в місцях потовщення сверлимо 6 отворів через які саморізами кріпимо відро-терку до варіатора
    З бляхи виготовляємо короб-бункер, який скріплюємо на заклепки.

    Ось і все.

    Чим може зацікавити такий "проект"?
    1. Використовується малопотужний двигун.
    2. Легкодоступний інструмент.
    3. Легкоповторювана конструкція.
    4. Мінімум доопрацювання.
    5. Великий бункер дозволяє відволіктися на інші операції привиготовленні соку.
    6. Терка легко розбирається для миття.
    7. Оптимальні обороти обертання терки - продукція не розлітається довкола.
    8. Крива робоча поверхня бункера дозволяє обходитися без "штовхача".

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]


    Вкладення:

    • DSCF5603.JPG
      Розмір файлу:
      146,2 КБ
      Переглядів:
      3.017
    • DSCF5605.JPG
      Розмір файлу:
      148,1 КБ
      Переглядів:
      2.868
    • DSCF5602.JPG
      Розмір файлу:
      163,1 КБ
      Переглядів:
      2.551
    • DSCF5607.JPG
      Розмір файлу:
      139,8 КБ
      Переглядів:
      2.565
    • DSCF5615.JPG
      Розмір файлу:
      170,6 КБ
      Переглядів:
      2.783
    leshiy_40, Voyutichi та Sergey_M подобається це.
  2. opastu

    opastu Прораб

    Повідомлення:
    644
    Симпатії:
    489
    Адреса:
    край Черемоша й Прута
    Відповідь: Побутова механізована терка власними силами

    Ще фото терки:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]


    Вкладення:

    • DSCF5611.JPG
      Розмір файлу:
      142,8 КБ
      Переглядів:
      2.420
    • DSCF5614.JPG
      Розмір файлу:
      155,7 КБ
      Переглядів:
      2.378
    • DSCF5618.JPG
      Розмір файлу:
      165,5 КБ
      Переглядів:
      2.411
    • DSCF5608.JPG
      Розмір файлу:
      158,9 КБ
      Переглядів:
      2.416
    2 користувачам це сподобалось.
  3. opastu

    opastu Прораб

    Повідомлення:
    644
    Симпатії:
    489
    Адреса:
    край Черемоша й Прута
    Відповідь: Побутова механізована терка власними силами

    Відео роботи саморобної терки:

    [media]http://youtu.be/00Ps2lKBQsw[/media]

    2 користувачам це сподобалось.
  4. oleg_bios

    oleg_bios Прораб

    Повідомлення:
    218
    Симпатії:
    429
    Адреса:
    Черкассы

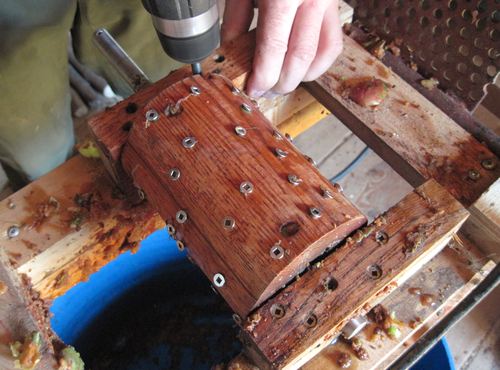

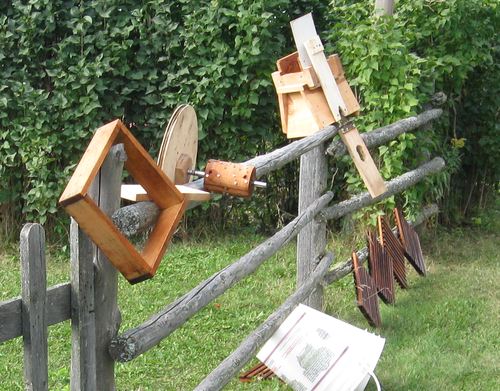

    Пропоную цікаву ідею.

    [​IMG]

    [​IMG]

    1 людині також подобається це.
  5. opastu

    opastu Прораб

    Повідомлення:
    644
    Симпатії:
    489
    Адреса:
    край Черемоша й Прута
    Відповідь: Побутова механізована терка власними силами

    Так, переглядав неодноразово цей і подібні. Оцініть розмір (потужність) двигуна що там стоїть і розмір шківів. І ще, сподіваюсь, моя схема не потребуватиме додаткового проштовхування сировини. Хоча робота покаже. Наразі всі падалі яблука з подвір"я пішли на тести тертки.

    Треба назбирати з відро і спробувати разом завантажити. Передаточне число всього тракту десь 1\25 - двигуна повинно вистачити, головне щоб пас не проковзував.

    І для "розбирати - мити" така компоновка зручна - знімаємо короб, вятягуємо терку з патрона, при цьому вся кінематика залишається на місці.

  6. Sergey_M

    Sergey_M Адміністратор Команда форуму

    Повідомлення:
    7.115
    Симпатії:
    5.867
    Адреса:
    Вінниця
  7. leonids

    leonids Підмайстер

    Повідомлення:
    30
    Симпатії:
    21
    Адреса:
    Старобельск Луганской
    А вот моё терочное "изобретение":

    [​IMG] [​IMG]

    К этому агрегату ещё есть пресс, не самодельный, отец в СССР приобрел в уцененных товарах... В прошлом веке ездили в колхозные сады, набирали яблок легковой автомобильный прицеп, мыли водой со скважины, насосом, ведро яблок в измельчитель, измельченное еще раз пропускали через измельчитель, потом в пресс, три - четыре ведра. "Запрягали":) детей, и давили сок. Сок в сорокалитровые кастрюли и на газ, закипело и в банки...:banka:, Вот так мы плохо жили...:)
    А сейчас чаще использую для измельчения свеклы и тыквы для кормления зверей...
    [media]http://www.youtube.com/watch?v=wBwVS6rt-8k&list=UU_ti8vW-AM64vpOp_YLSSkg&index=1&feature=plcp[/media]

    2 користувачам це сподобалось.
  8. opastu

    opastu Прораб

    Повідомлення:
    644
    Симпатії:
    489
    Адреса:
    край Черемоша й Прута
    Відповідь: Re: Побутова механізована терка власними силами

    Які параметри двигуна і передаточне число трансмісії?

  9. leonids

    leonids Підмайстер

    Повідомлення:
    30
    Симпатії:
    21
    Адреса:
    Старобельск Луганской
    Re: Відповідь: Re: Побутова механізована терка власними силами

    Двигатель трёхфазный, 0,76 кВт. 1400 об.мин. Передача ременная, ремень А, ведущий шкив 50 мм., ведомый 150 мм., передаточное число 3...

  10. Vasdey

    Vasdey Стажер

    Повідомлення:
    21
    Симпатії:
    11
    Адреса:
    Vol
    Що це таке і як воно працює?
    докладніше будь-ласка
