Як прокласти електропровід в землі?

Тема у розділі 'Электрика и освещение', створена користувачем andrij64, 11 січ 2012.

  1. andrij64

    andrij64 Заслужений майстер

    Повідомлення:
    4.941
    Симпатії:
    5.162
    Адреса:
    Стебник
    Всім привіт. Потрібно прокласти електропровід na 220v по подвір'ї в землі. Як правильно, а головне безпечно?:Hi:

  2. sanykrimea

    sanykrimea Firewall Команда форуму

    Повідомлення:
    17.000
    Симпатії:
    57.609
    А сколько метров и какая нагрузка? Это ввод или групповая линия? Линия идёт из здания в здание, с опоры, на столб / ворота?

  3. andrij64

    andrij64 Заслужений майстер

    Повідомлення:
    4.941
    Симпатії:
    5.162
    Адреса:
    Стебник
    Відповідь: Як прокласти електропровід в землі?

    Лінія іде з будинку до воріт 20м. Навантаження 200-250вт. Це має бути навколобудинкове освітлення- один вимикач на воротах, другий- в будинку.Ввімкнув на воротах, вимкнув-в будинку.І навпаки. Будинок- приватний, 10*11м.:Hi:

  4. sanykrimea

    sanykrimea Firewall Команда форуму

    Повідомлення:
    17.000
    Симпатії:
    57.609
    В траншею, глубиной не менее 0,7 м укладываете пластиковую электротехническую трубу (она дешевле водопроводной) или двустенную гофрированную трубу (предназначенную для прокладки в грунте). Расстояние от трубы до стенок траншеи - не менее 0,1 м. В неё затягиваете кабель ВВГ 3х1,5 мм2 или провод ВВП 1 3х1,5, или 3 провода ПВ-1 1х1,5 мм2 или 3 провода АПВ 1х2,5 (с алюминиевыми жилами). Если снаружи есть открытые проводящие части (например металлический корпус светильника и пр.) - общее число жил должно быть не менее 4, четвёртая - для заземления.
    В местах, где возможны механические повреждения, над трубой можно уложить кирпичи (без пустот) или сигнальную ленту.

    ПУЕ Глава 2.3 Кабельні лінії напругою до 330 кВ (с)

    Схема подключения:

    [​IMG]

    1 людині також подобається це.
  5. andrij64

    andrij64 Заслужений майстер

    Повідомлення:
    4.941
    Симпатії:
    5.162
    Адреса:
    Стебник
    Відповідь: Re: Як прокласти електропровід в землі?

    sanykrimea, Щиро дякую. Так і зроблю.:Hi:

  6. Vudracom

    Vudracom Прораб

    Повідомлення:
    1.067
    Симпатії:
    220
    Адреса:
    Львів
    Відповідь: Як прокласти електропровід в землі?

    А тоді ще розкажіть як провести кабель в землі від будинку до комори. Планується там поставити водонагрівач потужністю 2,1 кВт. ну й пару лампочок освітлення, пару розеток.

  7. sanykrimea

    sanykrimea Firewall Команда форуму

    Повідомлення:
    17.000
    Симпатії:
    57.609
    То же самое такими же марками кабелей / проводов. Три жилы (линейный, нейтральный и защитный проводники). Сечение жил для нагрузки 5,5 кВт медные - 2,5 мм2, алюминиевые - 4 мм2.

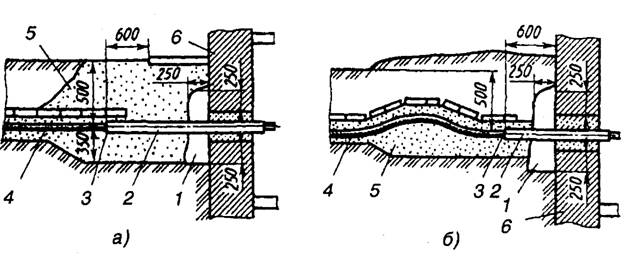

    Ввод кабелей из траншеи в здание или кабельное сооружение: а — при непроседающем грунте; б — при проседающем грунте
    [​IMG]
    Вводы кабелей в здания и их проходы из траншей в кабельные сооружения выполняют в трубах 2, концы которых выступают из стены 6 здания (сооружения) в траншею, а при наличии отмостки — за линию последней не менее чем на 0,6 м. Для предохранения от проникновения воды из траншеи в местах прохода труб накладывают гидроизоляцию 7, после прокладки кабелей 4 входные отверстия 3 труб уплотняют кабельной пряжей, обмазанной водонепроницаемой (мятой) глиной, а кабель засыпают грунтом 5.
    Трубы должны быть уложены с уклоном от здания не менее 0,2% для исключения проникновения влаги.

    [​IMG]


    [​IMG]


    [​IMG]


    Это для кабелей, прокладываемых непосредственно в земле. Для прокладываемых в трубах - труба или гофра входит в здание через металлическую гильзу.

    Нормы:

    ПУЕ Глава 2.3. Кабельні лінії напругою до 330 кВ
    2.3.60. Прокладати КЛ в траншеї треба на глибину від планованої відмітки території, не меншу ніж:

    0,7 м для КЛ напругою до 20 кВ;
    1,0 м для КЛ напрyгою 27 і 35 кВ;
    1,5 м для КЛ напругою від 110 кВ до 330 кВ.

    Прокладання КЛ на більшу глибину необхідно обгрунтовувати згідно з проектом.

    Прокладати КЛ напрyгою до 20 кВ через орні землі та на перетинах вулиць і майданів треба на глибину не меншу ніж І м. 3а такої глибини закладання кабелів орні землі можна використовувати під посіви.

    На вводах КЛ до споруд, а також у місцях їх перетину з підземними спорудами дозволено зменшувати глибину закладання кабелів на ділянках довжиною до 5 м за умови захисту кабелю від механічних пошкоджень. Для КЛ нanрyгою до 35 кВ дозволено зменшувати глибину до 0,5 м, для КЛ напрyгою від 110 кВ до 330 кВ - до 1,0 м.

    Відстань по горизонталі у просвіті між крайнім кабелем у траншеї і краєм підземної частини фундаментів наземних будівель і споруд має дорівнювати глибині прокладання кабелю, але бути не меншою ніж 0,6 м. Відстань до підземних частин опор ПЛ див. у 2.3.67.
    Відстань від стін тунелів і комунікаційних колекторів має бути не меншою ніж 0,5 м.

    Прокладати кабелі під фундаментами будівель і споруд заборонено.


    2.3.62. у разі прокладання КЛ у зоні насаджень відстань від кабелів до стовбурів дерев має бути не менше ніж 1,5 м. Дозволено за узroдженням з орrанізаціею, у віданні якої перебувають зелені насадження, зменшувати цю відстань за умови прокладання кабелів у трубах методом підкопування чи горизонтального буріння.

    У разі прокладання КЛ у межах зеленої зони із чaгарниковими насадженнями зазначені відстані дозволено зменшувати до 0,75 м.

    2.3.63. У разі прокладання КЛ будьякої нanрyги паралельно із трубопроводами відстані між ними по горизонталі у просвіті мають бути не меншими ніж:

    0,5 м до водопроводів діаметром до 300 мм;
    1,0 м до водопроводів діаметром понад 300 мм, а також до трубопроводів із рідинами, прокладених без каналів;
    0,5 м до трубопроводів каналізації, дренажу і водостоків;
    1,0 м до газопроводів низького тиску (до 0,049 МПа);
    1,5 м до газопроводів середньоrо тиску (понад 0,049 МПа до 0,294 МПа);
    2,0 м до газопроводів високоrо тиску (понад 0,294 МПа до 0,588 МПа);
    3,0 м до газопроводів високоrо тиску (понад 0,588 МПа до 1,177 МПа);
    1,0 м до стінок каналу теплопроводів.

    Теплопровід на всій ділянці зближення з КЛ повинен мати таку теплоізоляцію, щоб додаткове нaгрівання від теплопроводу в місці прокладання кабелю в будь яку пору року не перевищувало 10 °С для КЛ напрyгою до 20 кВ і 5 °С для КЛ напругoю понад 20 кВ.

    Паралельно прокладати кабелі над і під трубопроводами заборонено.

    На територіях стисненої забудови дозволено зменшувати відстань між кабелями і трубопроводами, крім трубопроводів з газами і горючими рідинами, до відстані:

    0,25 м У разі прокладання кабелів напругою до 35 кВ у трубах;
    0,5 м У разі прокладання кабелів напругою до 35 кВ без спеціального захисту;

    1 людині також подобається це.
  8. elden

    elden Інженер

    Повідомлення:
    763
    Симпатії:
    662
    Что-бы быть совсем спокойным за состояние кабеля в земле очень рекомендую выполнить его бронированным кабелем с виниловым покрытием. Броня предохранит кабель от повреждения, а дополнительная поливинилхлоридная изоляция защитит от проникновения воды.
    Вариант с пластиковой трубой тоже имеет право на жизнь, но необходимо хорошо герметезировать ввод и вывод кабеля, иначе через год труба полностью заполнится водой и кабель будет постоянно "плавать" в ней, что уж точно "жизни" ему не прибавит.

  9. sanykrimea

    sanykrimea Firewall Команда форуму

    Повідомлення:
    17.000
    Симпатії:
    57.609
    В данном случае бронированный АВБбШв/ ВБбШв не годится - потому как сечения 1,5 мм2 и 2,5 мм2. Для ввода, с сечениями от 10 мм2, конечно лучше бронированный.

  10. elden

    elden Інженер

    Повідомлення:
    763
    Симпатії:
    662
    4 жильный кабель есть и 1,5 мм, и 2,5 мм. В прошлом году летом закопали почти 2 км на объекте - наружное освещение на "небольшом приусадебном участке". Производителя не помню точно, по моему Бердянский кабельный.
